CMOS OP放(fang)大器的构造、差(cha)动放(fang)大电路与源(yuan)极接地电路组(zu)合(he)
信(xin)息来源：本站 日期：2017-08-22
根(gen)本电路是差动(dong)放大(da)+源(yuan)极接(jie)地

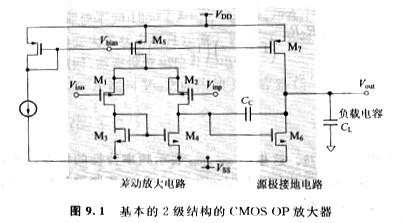

图9.1示出最根本的CMOS OP放大器的构造。它是由差动放大电路与源极接地电路组合而成的2级放大OP放大器(2-stage op-amp)。差动放大电路作为OP放大器的输入级（初级），第2级的源极接地电路兼有输出级的作用。
普通(tong)来说(shuo)，OP放(fang)大器(qi)(qi)(qi)内部设(she)计(ji)的差动(dong)放(fang)大电(dian)路(lu)或源极接地电(dian)路(lu)的放(fang)大幅(fu)度与构成(cheng)办法有很大关系(xi)。在低频范围大约是几(ji)(ji)百倍到(dao)几(ji)(ji)千倍。所以，希望到(dao)达(da)几(ji)(ji)万(wan)到(dao)几(ji)(ji)十万(wan)倍以上放(fang)人幅(fu)度的通(tong)用OP放(fang)大器(qi)(qi)(qi)，普通(tong)都是2级构造。OP放(fang)大器(qi)(qi)(qi)为了可(ke)以稳定(ding)地工作，需求用电(dian)容器(qi)(qi)(qi)Cc停止必要的相位补偿。

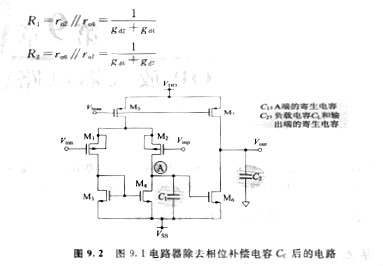

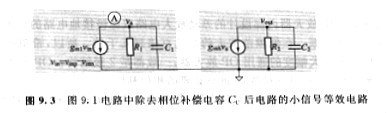

图9.2所示的2级构造的OP放大器，是将图9.1中的相位补偿电容Cc去掉后的2级放大电路。C1代表初级的输出(A端)的寄生电容成分。C2是输出端寄生电容与负载电容CL的总和。图9.3是这个电路的小信号等效电路。这里的R1是初级（差动放大电路）的输出电阻，R2是输出级的输出电阻，分别由下式给出：

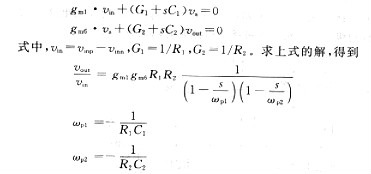

关于图9.3的小信号等效电路，下式成立：
由此就可以求得电压增益。这里的Wpl、Wp2表示频率特性的极点。低频端的极点叫做第一极点( first pole)或主极点(dominant pole)，高频端的极点叫做第二极点(second pole)或非主极点(non-dominant pole)。
