场效应管有哪些用途

场效应(ying)管的主要作用是放大(da)、恒(heng)流、阻(zu)抗变换、可(ke)变电阻(zu)和电子开关等。

(1)放大

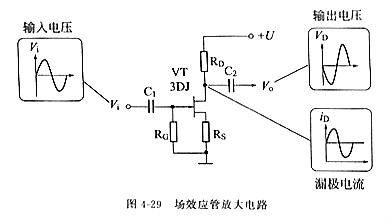

场效应管具有放大作用。如图4-29所示为mos场效应管放大器(qi)，输(shu)入信号(hao)Ui经(jing)CI耦合至场效应管VT的栅(zha)极，与(yu)原来的栅(zha)极负偏(pian)压(ya)相(xiang)(xiang)叠加，使(shi)其漏极电(dian)流(liu)I1，相(xiang)(xiang)应变化(hua)，并在负载电(dian)阻(zu)RD上产生压(ya)降，经(jing)C2隔离直(zhi)流(liu)后输(shu)山(shan)，在输(shu)出端即(ji)得(de)到放大了的信号(hao)电(dian)压(ya)UO。In与(yu)Ui同(tong)相(xiang)(xiang)，UO与(yu)Ui反相(xiang)(xiang)。由于场效应管放大器(qi)的输(shu)入阻(zu)抗很高，因此耦合电(dian)容(rong)可(ke)以容(rong)量较小，不必使(shi)用电(dian)解电(dian)容(rong)器(qi)。

(2)恒流

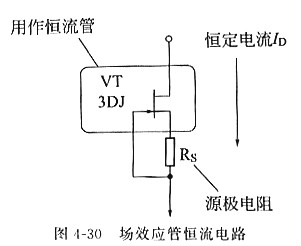

场效应管可以方便地构成恒流源，电路如图4-30所示。恒流原理足如果通过场效应管的漏极电流ID因故增大，源极电阻Rs上形成的负栅压也随之增大，迫使ID回落，反之亦然，使ID保持恒定。恒定电流Il，式中UP为场效(xiao)应管夹断电压(ya)。

(3)阻抗变换

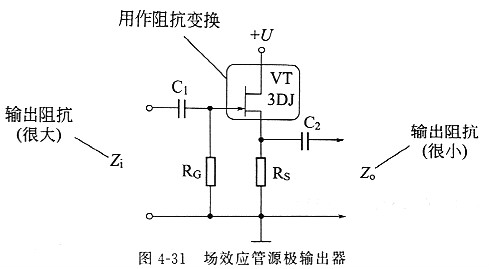

场(chang)效应管(guan)很高(gao)的输(shu)(shu)入(ru)(ru)阻(zu)抗非常(chang)适合(he)作(zuo)阻(zu)抗变换。如图4-31所示为场(chang)效应管(guan)源极(ji)(ji)(ji)输(shu)(shu)出(chu)器，电(dian)路结构与(yu)晶体三(san)极(ji)(ji)(ji)管(guan)射极(ji)(ji)(ji)跟随器类似，但由(you)于场(chang)效应管(guan)是电(dian)压控(kong)制型器件(jian)，输(shu)(shu)入(ru)(ru)阻(zu)抗极(ji)(ji)(ji)高(gao)，因此场(chang)效应管(guan)源极(ji)(ji)(ji)输(shu)(shu)出(chu)器具(ju)有(you)更高(gao)的输(shu)(shu)入(ru)(ru)阻(zu)抗Zi和较低的输(shu)(shu)出(chu)阻(zu)抗Zo，常(chang)用于多(duo)级(ji)放大器的高(gao)阻(zu)抗输(shu)(shu)入(ru)(ru)级(ji)作(zuo)阻(zu)抗变换。

(4)可变电阻

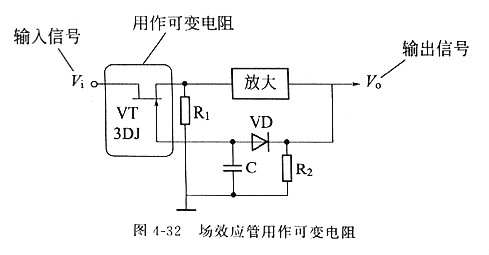

场效(xiao)(xiao)(xiao)应管可(ke)以用作可(ke)变电(dian)阻(zu)。如图(tu)4-32所示为自动电(dian)平(ping)控制电(dian)路(lu)，当输入信号Ui增大(da)导致(zhi)u。增大(da)时，由Uo经(jing)二极管VD负向整流后形成的(de)栅极偏(pian)压一UG的(de)绝对(dui)值也增大(da)，使(shi)场效(xiao)(xiao)(xiao)应管VT的(de)等效(xiao)(xiao)(xiao)电(dian)阻(zu)增大(da)，Ri与(yu)其的(de)分压比减小(xiao)，使(shi)进入放(fang)大(da)器(qi)的(de)信号电(dian)压减小(xiao)，最终使(shi)Uo保持基本不变。

(5)电(dian)子开(kai)关

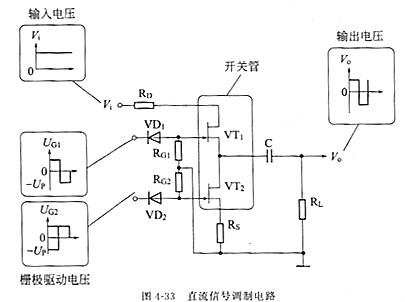

场效(xiao)应管(guan)可以崩作电(dian)(dian)子开关(guan)。如图(tu)433所示为(wei)直(zhi)流(liu)信号调制电(dian)(dian)路，场效(xiao)应管(guan)VT1、VT2工作于开关(guan)状态，其栅极分别接人频率相同、相位相反的(de)方波电(dian)(dian)压(ya)(ya)(ya)。当VT1导通VT2截(jie)止(zhi)(zhi)时，Ui向C充电(dian)(dian)；当VT1截(jie)止(zhi)(zhi)VT2导通时，c放(fang)电(dian)(dian)；其输(shu)(shu)出Uo。便是与(yu)输(shu)(shu)入(ru)直(zhi)流(liu)电(dian)(dian)压(ya)(ya)(ya)ui相关(guan)的(de)交变电(dian)(dian)压(ya)(ya)(ya)。
