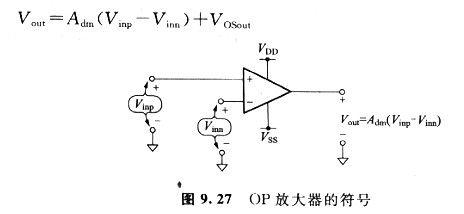

图9.27示出普通的(de)OP放大器的(de)符号(hao)。理想的(de)OP放大器中(zhong)，输入电压(ya)与输出电压(ya)的(de)关(guan)系是
这里的Vdm是OP放大器的电压增益。所以当Vinp=Vinn时，输出电压Vout=0。但是实践的OP放大器中，Vout一定就等于0。以这时的输出电压作为输出失调电压VOSout，则其输出电压可表示为：
普通来说失调电压用输入换算值来表示。以差动电压增益除以VOSout的值作为输入换算失调电压Vos，表示为由式(9.29)和式(9.30)可知，输出电压可表示为

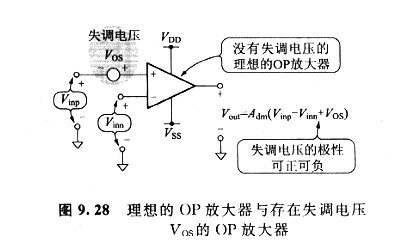

图9. 28示出没有失调电压的理想的OP放大器和有失调电压的OP放大器。在图9.27和图9.28中，运用了双电源VDD和Vss在单电源，也就是Vss=0的场合，应该思索将图中的地置换为模仿地(通常为VDD/2)。
失调电压的原因大致能够分为制造过程中的随机性偏离(random offset)和设计过程中的系统性偏离(systematic offset)。
随(sui)机(ji)性(xing)偏(pian)离是由于(yu)晶体(ti)管的(de)外形或物理参数在制(zhi)造工艺过程中的(de)分散性(xing)惹起的(de)。为了尽(jin)量减小(xiao)随(sui)机(ji)性(xing)偏(pian)离，应该在幅员(yuan)设计时思索成对的(de)晶体(ti)管（差(cha)动输入对或电流反射镜）的(de)同向(xiang)邻(lin)接等要素。为了将系统性(xing)偏(pian)离抑止到最小(xiao)水(shui)平，需求调(diao)整电路的(de)均衡性(xing)。
