mos管引脚顺序

mos管引脚

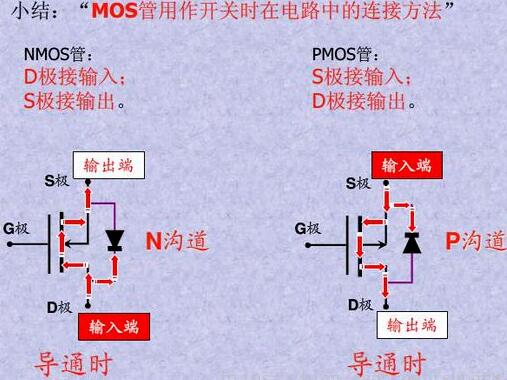

在(zai)了解mos管引脚顺序之(zhi)前(qian)，我们来了解一下mos管的(de)引脚，G：gate 栅极(ji)；S：source 源极(ji)；D：drain 漏极(ji)。N沟(gou)道(dao)的(de)电(dian)源一般(ban)接在(zai)D，输出S，P沟(gou)道(dao)的(de)电(dian)源一般(ban)接在(zai)S，输出D。增(zeng)强耗尽(jin)接法基本一样(yang)。

这(zhei)是(shi)MOS管(guan)热释电红(hong)外传感(gan)器，那(nei)个矩(ju)形(xing)框是(shi)感(gan)应窗(chuang)口，G脚为接地(di)(di)端，D脚为内(nei)部MOS管(guan)漏极，S脚为内(nei)部MOS管(guan)源(yuan)极。在电路中，G接地(di)(di)，D接电源(yuan)正(zheng)，红(hong)外信号(hao)从窗(chuang)口输入，电信号(hao)从S输出。

mos管引脚顺序详解

mos管(guan)引脚顺序(xu)详解(jie)，如下：MOS管(guan)是金属(shu)(Metal)—氧化物(Oxid)—半导体(ti)(Semiconductor)场效应晶(jing)体(ti)管(guan)。市面上常有的(de)一般(ban)为N沟道(dao)(dao)和(he)P沟道(dao)(dao)。N沟道(dao)(dao)的(de)电源(yuan)一般(ban)接在(zai)(zai)D，输出S，P沟道(dao)(dao)的(de)电源(yuan)一般(ban)接在(zai)(zai)S，输出D。

管子正面正对自己 ，管脚(jiao)朝下从左至右(you)依(yi)次是栅极（G）、漏(lou)极（D）、源极（S）。

mos管引脚顺序-mos管引脚怎么区分管脚测定方法

栅极G的测定：用万用表R&TImes;100档，测任意(yi)两脚(jiao)(jiao)之间正反向电(dian)阻，若其中某次(ci)测得电(dian)阻为数百Ω），该(gai)两脚(jiao)(jiao)是(shi)D、S，第三脚(jiao)(jiao)为G。

漏极(ji)D、源极(ji)S及类(lei)型判(pan)定：用万(wan)用表(biao)R&TImes;10kΩ档测D、S问正反(fan)向(xiang)电阻(zu)，正向(xiang)电阻(zu)约0.2&TImes;10kΩ，反(fan)向(xiang)电阻(zu)（5一∞）X100kΩ。在测反(fan)向(xiang)电阻(zu)时，红表(biao)笔不动，黑表(biao)笔脱离引脚(jiao)后，与G碰(peng)一下(xia)，然后回去(qu)再接原引脚(jiao)，出现两(liang)种情况：

a．若读数(shu)由原来(lai)较(jiao)大值变为(wei)(wei)0（0×10kΩ），则红表(biao)(biao)笔所接为(wei)(wei)S，黑表(biao)(biao)笔为(wei)(wei)D。用黑表(biao)(biao)笔接触G有效(xiao)，使MOS管D、S间正(zheng)反向电阻值均为(wei)(wei)0Ω，还可证明(ming)该(gai)管为(wei)(wei)N沟道。

b．若读(du)数(shu)仍为(wei)较大值，黑(hei)表笔(bi)不动，改用红(hong)表笔(bi)接触G，碰一下(xia)之后立即回到(dao)原脚，此时若读(du)数(shu)为(wei)0Ω，则(ze)黑(hei)表笔(bi)接的是S极(ji)(ji)、红(hong)表笔(bi)为(wei)D极(ji)(ji)，用红(hong)表笔(bi)接触G极(ji)(ji)有(you)效，该MOS管为(wei)P沟道。

G极(ji)，不用说(shuo)比较好认。

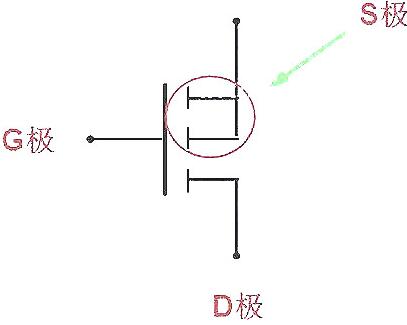

S极，不论(lun)是(shi)p沟道(dao)还是(shi)N沟道(dao)，两根(gen)线相交的就是(shi)；

D极(ji)，不论是p沟道还是N沟道，是单独引线的那边。

判定栅极(ji)(ji)(ji)G：将万用(yong)表(biao)拨(bo)至R&TImes;1k档，用(yong)万用(yong)表(biao)的(de)(de)(de)负极(ji)(ji)(ji)任(ren)意接(jie)一电极(ji)(ji)(ji)，另一只表(biao)笔依次去接(jie)触其(qi)(qi)余的(de)(de)(de)两(liang)(liang)个极(ji)(ji)(ji)，测(ce)其(qi)(qi)电阻(zu)。若两(liang)(liang)次测(ce)得(de)(de)的(de)(de)(de)电阻(zu)值近似相等(deng)，则负表(biao)笔所(suo)接(jie)触的(de)(de)(de)为栅极(ji)(ji)(ji)，另外两(liang)(liang)电极(ji)(ji)(ji)为漏极(ji)(ji)(ji)和源极(ji)(ji)(ji)。漏极(ji)(ji)(ji)和源极(ji)(ji)(ji)互换，若两(liang)(liang)次测(ce)出的(de)(de)(de)电阻(zu)都很大，则为N沟道；若两(liang)(liang)次测(ce)得(de)(de)的(de)(de)(de)阻(zu)值都很小，则为P沟道。

判(pan)定源(yuan)极(ji)S、漏极(ji)D：在源(yuan)-漏之间有一个PN结，因此(ci)根(gen)据(ju)PN结正、反向电阻存在差(cha)异(yi)，可识别S极(ji)与D极(ji)。用交(jiao)换表(biao)笔(bi)法测两(liang)次(ci)电阻，其中电阻值(zhi)较(jiao)低（一般为几千(qian)欧(ou)至(zhi)十(shi)几千(qian)欧(ou)）的(de)一次(ci)为正向电阻，此(ci)时黑(hei)表(biao)笔(bi)的(de)是(shi)S极(ji)，红表(biao)笔(bi)接D极(ji)。

MOS管如何快速判断与好坏及引脚性能

1、用10K档，内(nei)有15伏电(dian)池。可提(ti)供导通(tong)电(dian)压。

2、因为栅极等(deng)效于电容(rong)(rong)，与任(ren)何脚不通，不论N管或P管都很容(rong)(rong)易找(zhao)出栅极来，否则是坏(huai)管。

3、利用表笔对栅源间正向(xiang)或反(fan)向(xiang)充(chong)电，可使漏(lou)源通或断，且由(you)于栅极上电荷(he)能保持，上述两(liang)步可分先(xian)后，不(bu)必同步，方便。但要放电时需短路管脚或反(fan)充(chong)。

4、大都(dou)源漏间(jian)有(you)反并二(er)极管，应注(zhu)意，及帮(bang)助判(pan)断。

5、大都封(feng)庄(zhuang)为(wei)字面对自已时，左栅中漏右(you)源。以上前三点必(bi)需掌握，后(hou)两点灵活运用，很快就能判管脚，分好(hao)坏。

如果对新(xin)拿到(dao)的不明MOS管，可以通过测定来判断(duan)脚极，只有(you)准确(que)判定脚的排列，才能正确(que)使用。
