全波整流电路用mos管

全波整流电路概述与作用

全(quan)(quan)波整流(liu)(liu)(liu)(liu)电(dian)路是指能够(gou)把交流(liu)(liu)(liu)(liu)转换成(cheng)单一(yi)方(fang)向电(dian)流(liu)(liu)(liu)(liu)的(de)(de)电(dian)路，最少由两个整流(liu)(liu)(liu)(liu)器合并而(er)成(cheng)，一(yi)个负(fu)(fu)责正方(fang)向，一(yi)个负(fu)(fu)责反方(fang)向，最典型的(de)(de)全(quan)(quan)波整流(liu)(liu)(liu)(liu)电(dian)路是由四个二极管组(zu)成(cheng)的(de)(de)整流(liu)(liu)(liu)(liu)桥，一(yi)般用于电(dian)源的(de)(de)整流(liu)(liu)(liu)(liu)。也可由MOS管搭建。

作用：全波(bo)整流(liu)(liu)输出(chu)电压(ya)(ya)的直(zhi)流(liu)(liu)成分（较半(ban)波(bo)）增大，脉(mai)动程度减小，但变压(ya)(ya)器需(xu)要中(zhong)心抽头、制(zhi)造麻烦，整流(liu)(liu)二极(ji)管(guan)需(xu)承受的反向电压(ya)(ya)高(gao)，故一(yi)般(ban)适用于(yu)要求(qiu)输出(chu)电压(ya)(ya)不太高(gao)的场合。

全波整流电路大全
（一）

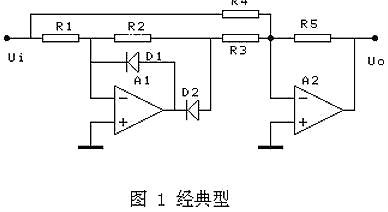

图1是(shi)最经典(dian)的电路(lu),优点(dian)是(shi)可以在电阻(zu)R5上并联滤波(bo)电容.电阻(zu)匹配关系为R1=R2,R4=R5=2R3;可以通过更改R5来调节(jie)增益。

（二）

图2优点是匹配(pei)电阻少,只要求R1=R2

（三）

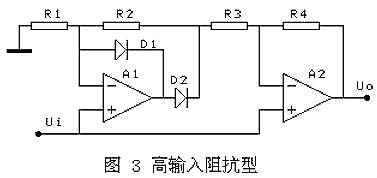

图(tu)3的优点是(shi)输入高(gao)阻抗(kang),匹配电阻要求R1=R2,R4=2R3

（四）

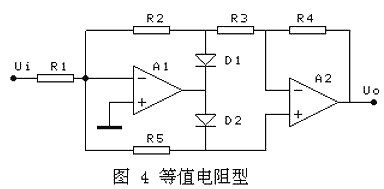

图4的(de)(de)匹配电阻(zu)全部相等(deng),还可以通过(guo)改(gai)变电阻(zu)R1来改(gai)变增(zeng)益.缺点(dian)是(shi)在输(shu)入信号(hao)的(de)(de)负半(ban)周,A1的(de)(de)负反馈由两(liang)路(lu)(lu)构成,其中一(yi)路(lu)(lu)是(shi)R5,另一(yi)路(lu)(lu)是(shi)由运(yun)放(fang)A2复(fu)合构成,也(ye)有复(fu)合运(yun)放(fang)的(de)(de)缺点(dian).

（五）

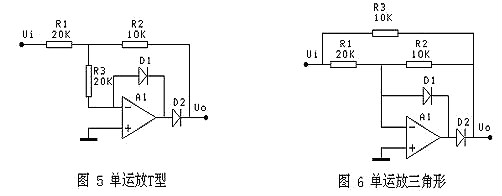

图5 和 图6 要求(qiu)R1=2R2=2R3,增益为(wei)(wei)1/2,缺(que)点是(shi):当输(shu)入(ru)信(xin)号正半周(zhou)时,输(shu)出阻(zu)抗比较高,可以在输(shu)出增加增益为(wei)(wei)2的同(tong)相放大器隔离.另外一个缺(que)点是(shi)正半周(zhou)和负半周(zhou)的输(shu)入(ru)阻(zu)抗不相等,要求(qiu)输(shu)入(ru)信(xin)号的内阻(zu)忽略不计。

（六）

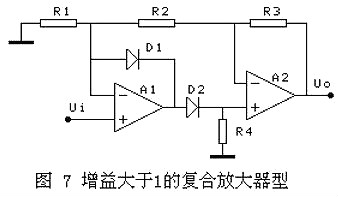

图7正(zheng)半周,D2通,增(zeng)(zeng)益(yi)=1+(R2+R3)/R1;负半周增(zeng)(zeng)益(yi)=-R3/R2;要(yao)求正(zheng)负半周增(zeng)(zeng)益(yi)的绝对(dui)值相等,例如增(zeng)(zeng)益(yi)取2,可以(yi)选R1=30K,R2=10K,R3=20K

（七）

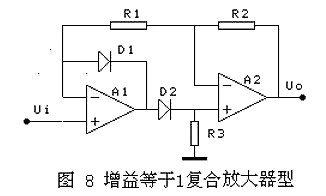

图(tu)8的电阻(zu)匹配关系(xi)为R1=R2

（八）

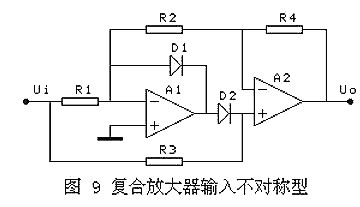

图9要(yao)求(qiu)R1=R2,R4可以用来(lai)调节增益(yi),增益(yi)等(deng)于(yu)1+R4/R2;如果R4=0,增益(yi)等(deng)于(yu)1;缺点是(shi)正负半波(bo)的输(shu)入阻抗不相等(deng),要(yao)求(qiu)输(shu)入信(xin)号的内阻要(yao)小(xiao),否则输(shu)出波(bo)形不对称(cheng).

（九）

图10是利用单电(dian)源(yuan)运(yun)(yun)放的(de)(de)跟随(sui)(sui)器(qi)的(de)(de)特性设计的(de)(de),单电(dian)源(yuan)的(de)(de)跟随(sui)(sui)器(qi),当(dang)输(shu)入(ru)(ru)信(xin)号(hao)大于0时,输(shu)出(chu)为(wei)跟随(sui)(sui)器(qi);当(dang)输(shu)入(ru)(ru)信(xin)号(hao)小于0的(de)(de)时候,输(shu)出(chu)为(wei)0.使用时要小心单电(dian)源(yuan)运(yun)(yun)放在信(xin)号(hao)很小时的(de)(de)非线性.而且,单电(dian)源(yuan)跟随(sui)(sui)器(qi)在负信(xin)号(hao)输(shu)入(ru)(ru)时也(ye)有非线性.
