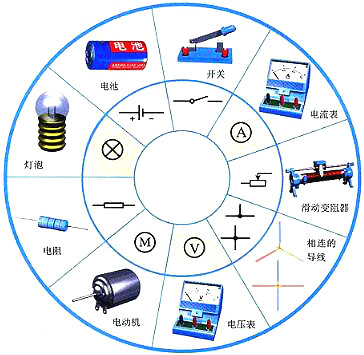

十(shi)大(da)经典(dian)电路图(tu)，电路图(tu)主要由元(yuan)件(jian)(jian)符号、连线、结点、注(zhu)释四大(da)部(bu)分组成。元(yuan)件(jian)(jian)符号表(biao)(biao)示(shi)实际电路中的(de)元(yuan)件(jian)(jian)，它的(de)形状与实际的(de)元(yuan)件(jian)(jian)不一(yi)定(ding)相似(si)，甚至完全不一(yi)样。但是它一(yi)般都表(biao)(biao)示(shi)出了元(yuan)件(jian)(jian)的(de)特点，而且引(yin)脚的(de)数目都和实际元(yuan)件(jian)(jian)保持(chi)一(yi)致(zhi)。
连(lian)线(xian)(xian)(xian)表示(shi)的(de)(de)(de)是实际电路中(zhong)(zhong)的(de)(de)(de)导线(xian)(xian)(xian)，在原理图中(zhong)(zhong)虽然是一根线(xian)(xian)(xian)，但(dan)在常(chang)用的(de)(de)(de)印(yin)刷(shua)电路板中(zhong)(zhong)往往不(bu)是线(xian)(xian)(xian)而是各种形状的(de)(de)(de)铜箔块，就(jiu)像收音机原理图中(zhong)(zhong)的(de)(de)(de)许多连(lian)线(xian)(xian)(xian)在印(yin)刷(shua)电路板图中(zhong)(zhong)并不(bu)一定都是线(xian)(xian)(xian)形的(de)(de)(de)，也(ye)可以是一定形状的(de)(de)(de)铜膜。
结点表示几个(ge)元件引脚或几条导线(xian)之(zhi)间相互的(de)(de)连接关系。所(suo)有(you)(you)(you)和结点相连的(de)(de)元件引脚、导线(xian)，不论数目多少，都是导通的(de)(de)。 注(zhu)(zhu)释在电路图中(zhong)是十分重要的(de)(de)，电路图中(zhong)所(suo)有(you)(you)(you)的(de)(de)文字都可以归入注(zhu)(zhu)释—类。细看以上(shang)各图就(jiu)会发现，在电路图的(de)(de)各个(ge)地(di)方都有(you)(you)(you)注(zhu)(zhu)释存在，它们被用(yong)来说明(ming)元件的(de)(de)型号、名称等等。
下面是(shi)十大经典电路图(tu)实例(li)分析如(ru)下：
在(zai)电(dian)(dian)(dian)子制作和设计，经常会用到不同参数的电(dian)(dian)(dian)感(gan)(gan)线(xian)圈(quan)，这些线(xian)圈(quan)的电(dian)(dian)(dian)感(gan)(gan)量(liang)不像电(dian)(dian)(dian)阻那么容易测(ce)(ce)(ce)量(liang)，有些数字万用表(biao)虽有电(dian)(dian)(dian)感(gan)(gan)测(ce)(ce)(ce)量(liang)挡，但(dan)测(ce)(ce)(ce)量(liang)范(fan)(fan)围(wei)很有限。该电(dian)(dian)(dian)路(lu)以谐振方法测(ce)(ce)(ce)量(liang)电(dian)(dian)(dian)感(gan)(gan)值，测(ce)(ce)(ce)量(liang)下限可达10nH，测(ce)(ce)(ce)量(liang)范(fan)(fan)围(wei)很宽，能满足正常情况下的电(dian)(dian)(dian)感(gan)(gan)量(liang)测(ce)(ce)(ce)量(liang)，电(dian)(dian)(dian)路(lu)结构简(jian)单。
1、电路工作原(yuan)理

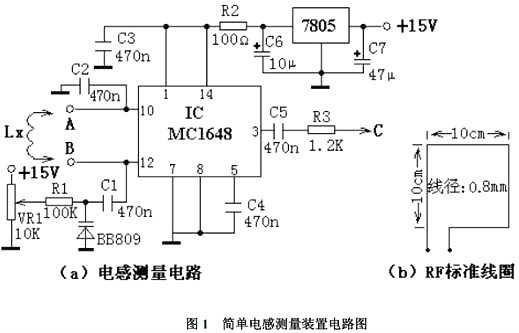

电(dian)路原理如图(tu)1（a）所示。
该电路的核心器(qi)件是(shi)集成(cheng)压控振荡(dang)器(qi)芯片MC1648 ，利(li)用其压控特性(xing)在输出3脚产生频(pin)率信号，可间接测(ce)量待测(ce)电感LX值，测(ce)量精(jing)度极高。
BB809是变容(rong)二极管，图中电位器(qi)VR1对+15V进行分(fen)压(ya)，调(diao)节该电位器(qi)可获(huo)得不(bu)同(tong)的电压(ya)输出，该电压(ya)通(tong)过R1加到(dao)变容(rong)二极管BB809上可获(huo)得不(bu)同(tong)的电容(rong)量(liang)(liang)。测量(liang)(liang)被测电感LX时，只需(xu)将LX接(jie)到(dao)图中A、B两点(dian)中，然后(hou)调(diao)节电位器(qi)VR1使电路谐(xie)振(zhen)，在(zai)MC1648的3脚会输出一定频率的振(zhen)荡信号，用频率计(ji)测量(liang)(liang)C点(dian)的频率值，就可通(tong)过计(ji)算得出LX值。
式中谐(xie)振频率(lv)f0即为MC1648的(de)3脚输出(chu)(chu)频率(lv)值(zhi)(zhi)，C是电位器(qi)VR1调定的(de)变容二极管的(de)电容值(zhi)(zhi)，可见要计算LX的(de)值(zhi)(zhi)还需先知道(dao)C值(zhi)(zhi)。为此需要对电位器(qi)VR1刻度与变容二极管的(de)对应值(zhi)(zhi)作出(chu)(chu)校准。
为了校准变(bian)(bian)容二极(ji)管(guan)(guan)与电(dian)(dian)位(wei)器(qi)之(zhi)间的(de)电(dian)(dian)容量，我们要再自制一个标(biao)准的(de)方形RF（射频(pin)）电(dian)(dian)感线(xian)圈L0。如图6—7(b)所示，该(gai)标(biao)准线(xian)圈电(dian)(dian)感量为0.44mH。校准时，将(jiang)RF线(xian)圈L0接在图（a）的(de)A、B两端，调(diao)节电(dian)(dian)位(wei)器(qi)VR1至不(bu)同的(de)刻(ke)(ke)度位(wei)置(zhi)，在C点(dian)可(ke)(ke)测(ce)量出相对(dui)(dui)应的(de)测(ce)量值(zhi)，再根据上面谐振公(gong)式(shi)可(ke)(ke)算出变(bian)(bian)容二极(ji)管(guan)(guan)在电(dian)(dian)位(wei)器(qi)VR1刻(ke)(ke)度盘不(bu)同刻(ke)(ke)度的(de)电(dian)(dian)容量。附(fu)表给出了实测(ce)取样对(dui)(dui)应关(guan)系。
2、元器件(jian)选择
集成(cheng)电路IC可(ke)选择Motoroia公司的VCO（压控振荡器(qi)）芯(xin)片。VR1选择多圈高精度电位器(qi)。其它元器(qi)件按电路图(tu)所示选择即可(ke)。
3、制作与调试方法
制作时，需在多圈(quan)电(dian)位(wei)器轴(zhou)上自(zi)制一个刻度盘(pan)，并带上指针。RF标(biao)准(zhun)线圈(quan)按图（b）所(suo)给尺寸自(zi)制。电(dian)路(lu)安装正确即可(ke)正常工作，调(diao)节电(dian)位(wei)器VR1取滑动的(de)多个点与变容二极管的(de)对(dui)应关系，可(ke)保证测(ce)(ce)(ce)量(liang)(liang)(liang)方便(bian)。该测(ce)(ce)(ce)量(liang)(liang)(liang)方法属于间接测(ce)(ce)(ce)量(liang)(liang)(liang)，但(dan)测(ce)(ce)(ce)量(liang)(liang)(liang)范围(wei)宽，测(ce)(ce)(ce)量(liang)(liang)(liang)准(zhun)确，所(suo)以对(dui)电(dian)子爱好者和实(shi)验室检测(ce)(ce)(ce)电(dian)感量(liang)(liang)(liang)有可(ke)取之(zhi)处。该装置若固定电(dian)感可(ke)变成一个可(ke)调(diao)频率的(de)信号发生器。
中、高档数(shu)字万用表虽(sui)有(you)电(dian)容测试挡位，但测量(liang)范围一般(ban)仅为1pF~20pF，往(wang)往(wang)不能满足使(shi)用者的(de)需(xu)要(yao)，给电(dian)容测量(liang)带来不便。本电(dian)路介(jie)绍的(de)三位数(shu)显(xian)示电(dian)容测试表采用四块集成电(dian)路，电(dian)路简(jian)洁、容易制作、数(shu)字显(xian)示直(zhi)观、精度较高，测量(liang)范围可(ke)达1nF~104?F。特别适合爱(ai)好者和电(dian)气维修人(ren)员自制和使(shi)用。
1、电路工作(zuo)原理

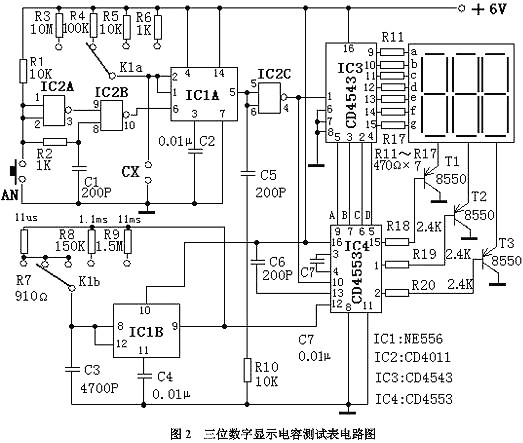

电(dian)路原(yuan)理(li)如图(tu)2所示(shi)。
该电容(rong)表电路由基准脉冲发生器(qi)、待测电容(rong)容(rong)量时间转换(huan)器(qi)、闸门控制器(qi)、译码(ma)器(qi)和显示器(qi)等(deng)部分组成(cheng)。
待测(ce)电容(rong)(rong)(rong)容(rong)(rong)(rong)量(liang)时(shi)(shi)间(jian)转(zhuan)换(huan)器(qi)(qi)把所测(ce)电容(rong)(rong)(rong)的(de)(de)(de)容(rong)(rong)(rong)量(liang)转(zhuan)换(huan)成与其容(rong)(rong)(rong)量(liang)值(zhi)成正比的(de)(de)(de)单稳(wen)(wen)时(shi)(shi)间(jian)td。基准脉冲(chong)发(fa)生器(qi)(qi)产生标(biao)准的(de)(de)(de)周(zhou)(zhou)期计(ji)(ji)(ji)数(shu)(shu)(shu)脉冲(chong)。闸门(men)控制器(qi)(qi)的(de)(de)(de)开通(tong)时(shi)(shi)间(jian)就是单稳(wen)(wen)时(shi)(shi)间(jian)td。在td时(shi)(shi)间(jian)内，周(zhou)(zhou)期计(ji)(ji)(ji)数(shu)(shu)(shu)脉冲(chong)通(tong)过(guo)闸门(men)送到(dao)后(hou)面计(ji)(ji)(ji)数(shu)(shu)(shu)器(qi)(qi)计(ji)(ji)(ji)数(shu)(shu)(shu)，译(yi)(yi)码器(qi)(qi)译(yi)(yi)码后(hou)驱动显(xian)(xian)示(shi)器(qi)(qi)显(xian)(xian)示(shi)数(shu)(shu)(shu)值(zhi)。计(ji)(ji)(ji)数(shu)(shu)(shu)脉冲(chong)的(de)(de)(de)周(zhou)(zhou)期T乘以(yi)显(xian)(xian)示(shi)器(qi)(qi)显(xian)(xian)示(shi)的(de)(de)(de)计(ji)(ji)(ji)数(shu)(shu)(shu)值(zhi)N就是单稳(wen)(wen)时(shi)(shi)间(jian)td，由于(yu)td与被测(ce)电容(rong)(rong)(rong)的(de)(de)(de)容(rong)(rong)(rong)量(liang)成正比，所以(yi)也(ye)就知(zhi)道了被测(ce)电容(rong)(rong)(rong)的(de)(de)(de)容(rong)(rong)(rong)量(liang)。
图2中(zhong)，集成电(dian)路IC1B电(dian)阻(zu)R7~R9和电(dian)容(rong)C3构成基准脉(mai)冲(chong)发生(sheng)器（实质上是(shi)一个无(wu)稳(wen)多谐振荡器），其输出的脉(mai)冲(chong)信号周期(qi)T与R7~R9和C3有关，在C3固定的情(qing)况(kuang)下通过(guo)量程开关K1b对R7、R8、R9的不同选(xuan)择，可得到周期(qi)为(wei)11?s、1.1ms和11ms的三个脉(mai)冲(chong)信号。
IC1A、IC2、R1~R6、按钮(niu)AN及C1构成(cheng)待测电(dian)容(rong)容(rong)量(liang)时间转换器（实(shi)质上是一个单(dan)稳电(dian)路）。按动一次AN，IC2B的10脚(jiao)就产生一个负向窄脉冲触发(fa)IC1A，其5脚(jiao)输出(chu)一次单(dan)高电(dian)平信(xin)号。R3~R6和待测电(dian)容(rong)CX为(wei)单(dan)稳定时元件，单(dan)稳时间td=1.1（R3~R6）CX。
IC4、IC2C、C5、C6、R10构成闸(zha)门控制器和(he)计(ji)数(shu)器，IC4为CD4553，其12脚是计(ji)数(shu)脉冲输入(ru)端(duan)，10脚是计(ji)数(shu)使能端(duan)，低(di)电(dian)位(wei)时CD4553执行计(ji)数(shu)，13脚是计(ji)数(shu)清零端(duan)，上升(sheng)沿有(you)效。
当按动一(yi)下AN后(hou)，IC4的(de)(de)13脚(jiao)(jiao)得到(dao)一(yi)个(ge)上升脉冲(chong)，计(ji)(ji)(ji)数(shu)(shu)器清零(ling)同(tong)时IC2C的(de)(de)4脚(jiao)(jiao)输出一(yi)个(ge)单(dan)稳低电平信号加到(dao)IC4的(de)(de)10脚(jiao)(jiao)，于是IC4对(dui)从其(qi)12脚(jiao)(jiao)输入的(de)(de)基准计(ji)(ji)(ji)数(shu)(shu)脉冲(chong)进行计(ji)(ji)(ji)数(shu)(shu)。当单(dan)稳时间结束后(hou)，IC4的(de)(de)10脚(jiao)(jiao)变(bian)为高电平，IC4停止计(ji)(ji)(ji)数(shu)(shu)，最后(hou)IC4通过分时传递方(fang)式(shi)把计(ji)(ji)(ji)数(shu)(shu)结果的(de)(de)个(ge)位、十位、百位由它的(de)(de)9脚(jiao)(jiao)、7脚(jiao)(jiao)、6脚(jiao)(jiao)和(he)5脚(jiao)(jiao)循环输出对(dui)应的(de)(de)BCD码。
IC3构成(cheng)(cheng)译码(ma)器驱动(dong)器，它把IC4送来的BCD码(ma)译成(cheng)(cheng)十(shi)进(jin)制数(shu)字笔段(duan)码(ma)，经R11~R17限流后直接驱动(dong)七段(duan)数(shu)码(ma)管。集成(cheng)(cheng)电(dian)(dian)路(lu)CD4553的15脚(jiao)、1脚(jiao)、2脚(jiao)为数(shu)字选择输(shu)出端，经R18~R20选择脉冲送到三极管T1~T3的基极使其轮流导(dao)通，这两(liang)部分电(dian)(dian)路(lu)配合就完成(cheng)(cheng)了(le)三位十(shi)进(jin)制数(shu)字显示(shi)。
C7的作用是当电(dian)源(yuan)开(kai)启时(shi)在R10上产生一个(ge)上升脉冲，对计数(shu)器自动清零。
2、元(yuan)器件选择
电(dian)路(lu)中，IC1选(xuan)(xuan)(xuan)(xuan)用(yong)NE556；IC2选(xuan)(xuan)(xuan)(xuan)用(yong)CD4001；IC3选(xuan)(xuan)(xuan)(xuan)用(yong)CD4543；IC4选(xuan)(xuan)(xuan)(xuan)用(yong)CD4553。七(qi)段数码(ma)管可选(xuan)(xuan)(xuan)(xuan)用(yong)三字共阴(yin)极(ji)(ji)数码(ma)管。T1~T3选(xuan)(xuan)(xuan)(xuan)用(yong)8550（或(huo)其它(ta)PNP型(xing)三极(ji)(ji)管）。C1不应大于(yu)0.01?F，C3选(xuan)(xuan)(xuan)(xuan)用(yong)小(xiao)型(xing)金属化电(dian)容。R3~R9选(xuan)(xuan)(xuan)(xuan)用(yong)1/8W金属膜电(dian)阻。其他元器件(jian)没(mei)有特殊(shu)要求(qiu)，按电(dian)路(lu)标注选(xuan)(xuan)(xuan)(xuan)择即可。
3、制作与调试(shi)方法
整(zheng)个(ge)电路(lu)(lu)安(an)装好后可(ke)装在(zai)一(yi)(yi)个(ge)塑(su)料盒内，将数码(ma)管和量(liang)程转(zhuan)换开关装在(zai)面板上。在(zai)制(zhi)作和调试(shi)时(shi)(shi)，关键(jian)是(shi)要调出11?s、1.1ms和11ms的(de)三种(zhong)标(biao)准脉(mai)冲信号，调试(shi)时(shi)(shi)需(xu)要借(jie)助一(yi)(yi)台示波器，通过(guo)调整(zheng)分别R7、R8和R9等三个(ge)电阻(zu)的(de)阻(zu)值，就(jiu)可(ke)方便地得(de)到这(zhei)三个(ge)脉(mai)冲信号，电路(lu)(lu)中的(de)R7、R8、R9的(de)阻(zu)值是(shi)实验数据仅供(gong)参考(kao)。电路(lu)(lu)其余部分无(wu)需(xu)调试(shi)，只要选择(ze)良好器件，安(an)装正确无(wu)误，并在(zai)量(liang)程转(zhuan)换开关处标(biao)注相(xiang)应倍率(lv)，就(jiu)可(ke)得(de)到一(yi)(yi)个(ge)经济实用、准确可(ke)靠的(de)数字(zi)电容表(biao)。
4、使(shi)用方法
需(xu)要说(shuo)明的(de)是，在使用1pF~999pF量程时，由于分布(bu)(bu)(bu)电容(rong)的(de)影(ying)响，测(ce)量结果(guo)减去分布(bu)(bu)(bu)电容(rong)值才是被测(ce)电容(rong)的(de)准确值。可以这样(yang)测(ce)出该(gai)电容(rong)表的(de)量程分布(bu)(bu)(bu)电容(rong)值，把量程打(da)在 1pF~999pF档，在不接(jie)被测(ce)电容(rong)的(de)情(qing)况下，按动一(yi)下AN按钮，测(ce)的(de)计数结果(guo)就是该(gai)挡的(de)分布(bu)(bu)(bu)电容(rong)值，经(jing)实验该(gai)数值一(yi)般为10pF左右。

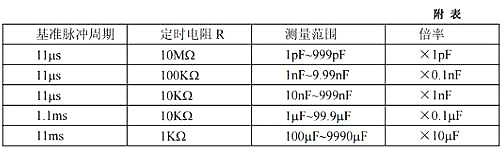

附表列出了各挡量程的组成(cheng)关系。
该(gai)报警保(bao)护器能(neng)在市电(dian)电(dian)压高于(yu)或(huo)低于(yu)规定值时(shi)，进行(xing)声(sheng)光报警，同时(shi)自动切断(duan)电(dian)器电(dian)源(yuan)，保(bao)护用电(dian)器不被损坏。该(gai)装置体积小、功能(neng)全、制作简单、实用性(xing)强。
1、电路工作原理

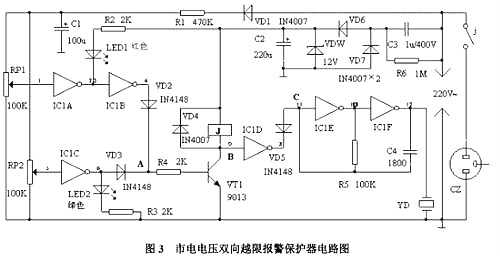

电路原理如图3所示(shi)。
市(shi)电(dian)(dian)(dian)电(dian)(dian)(dian)压(ya)(ya)一路(lu)(lu)由(you)C3降(jiang)压(ya)(ya)，DW稳压(ya)(ya)，VD6、VD7、C2整流(liu)滤(lv)(lv)波输出12V稳定的直流(liu)电(dian)(dian)(dian)压(ya)(ya)供给电(dian)(dian)(dian)路(lu)(lu)。另一路(lu)(lu)由(you)VD1整流(liu)、R1降(jiang)压(ya)(ya)、C1滤(lv)(lv)波，在RP1、RP2上产生约10.5V电(dian)(dian)(dian)压(ya)(ya)检测(ce)市(shi)电(dian)(dian)(dian)电(dian)(dian)(dian)压(ya)(ya)变化(hua)输入信(xin)号。门IC1A、IC1B组成过(guo)压(ya)(ya)检测(ce)电(dian)(dian)(dian)路(lu)(lu)，IC1C为欠压(ya)(ya)检测(ce)，IC1D为开关，IC1E、IC1F及压(ya)(ya)电(dian)(dian)(dian)陶(tao)瓷(ci)片YD等(deng)组成音频脉冲振(zhen)荡器(qi)。三极管(guan)VT和继电(dian)(dian)(dian)器(qi)J等(deng)组成保护动作电(dian)(dian)(dian)路(lu)(lu)。红色(se)LED1作市(shi)电(dian)(dian)(dian)过(guo)压(ya)(ya)指示，绿色(se)管(guan)LED2作市(shi)电(dian)(dian)(dian)欠压(ya)(ya)指示。
市电(dian)(dian)(dian)正常(chang)时，非IC1A输(shu)出高(gao)(gao)电(dian)(dian)(dian)平，IC1B、IC1C输(shu)出低(di)(di)电(dian)(dian)(dian)平，LED1、LED2均截(jie)止不(bu)(bu)(bu)发光，VT截(jie)止，J不(bu)(bu)(bu)动作，电(dian)(dian)(dian)器正常(chang)供(gong)电(dian)(dian)(dian)，此时B点(dian)为高(gao)(gao)电(dian)(dian)(dian)平，F4输(shu)出低(di)(di)电(dian)(dian)(dian)平，VD5导通(tong)，C点(dian)为低(di)(di)电(dian)(dian)(dian)平，音(yin)频脉冲振荡器停振，YD不(bu)(bu)(bu)发声。当市电(dian)(dian)(dian)过压或(huo)欠压时，IC1B、IC1C其中有一个输(shu)出高(gao)(gao)电(dian)(dian)(dian)平，使A点(dian)变为高(gao)(gao)电(dian)(dian)(dian)位，VT饱和(he)导通(tong)，J通(tong)电(dian)(dian)(dian)吸(xi)合，断(duan)开电(dian)(dian)(dian)器电(dian)(dian)(dian)源，此时B点(dian)变为低(di)(di)电(dian)(dian)(dian)位，IC1D输(shu)出高(gao)(gao)电(dian)(dian)(dian)平，VD5截(jie)止，反向(xiang)电(dian)(dian)(dian)阻很(hen)大，相当于开路，音(yin)频脉冲振荡器起振，YD发出报(bao)警声，同时相应的发光二极管发光指示。
2、元(yuan)器件的选择
集成芯(xin)片IC可选(xuan)(xuan)用(yong)CD74HC04六反相器(qi)，二极管(guan)VD1～VD6选(xuan)(xuan)择IN4007，电容C1～C6均选(xuan)(xuan)择铝电解电容，耐压(ya)400V，稳压(ya)管(guan)选(xuan)(xuan)用(yong)12V稳压(ya)，继电器(qi)J选(xuan)(xuan)用(yong)一般6V直流(liu)继电器(qi)即(ji)可，电阻选(xuan)(xuan)用(yong)普通1/8或1/4W碳膜电阻器(qi)，大(da)小可按图示。
3、制作和调试方法(fa)
调(diao)试时(shi)，用一台调(diao)压(ya)器(qi)供电，调(diao)节电压(ya)为(wei)正(zheng)常(chang)值（220V），用一白(bai)炽(chi)灯(deng)(deng)作负(fu)载，使LED1、LED2均熄灭，白(bai)炽(chi)灯(deng)(deng)亮(liang)，然后将调(diao)压(ya)器(qi)调(diao)至上限值或(huo)下限值，调(diao)RP1或(huo)RP2使LED1或(huo)LED2刚好发光，白(bai)炽(chi)灯(deng)(deng)熄灭，即调(diao)试成功(gong)。
全部元件可安(an)装于一个小塑(su)料(liao)盒(he)中，将(jiang)盒(he)盖上(shang)打两个孔固(gu)定发(fa)光二极管，打一个较大(da)一点的(de)圆孔固(gu)定压(ya)电陶瓷片，并用一个合适的(de)瓶盖给压(ya)电片作一个助声腔(qiang)，使其有(you)较响(xiang)的(de)鸣叫声。
该报(bao)(bao)警(jing)器(qi)能探测人体发出的红(hong)外线，当人进入报(bao)(bao)警(jing)器(qi)的监视区(qu)域内，即可(ke)发出报(bao)(bao)警(jing)声，适用于(yu)家庭(ting)、办公室(shi)、仓库(ku)、实验室(shi)等比较重要场合防盗(dao)报(bao)(bao)警(jing)。

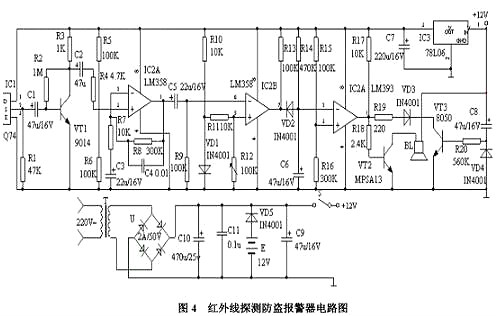

1、电路原理(li)如图4所示。
该装(zhuang)置由红外线传感(gan)(gan)器(qi)(qi)、信(xin)(xin)号(hao)放(fang)大(da)电(dian)路、电(dian)压比较器(qi)(qi)、延时(shi)电(dian)路和音响(xiang)报(bao)警(jing)电(dian)路等组成。红外线探(tan)测传感(gan)(gan)器(qi)(qi)IC1探(tan)测到前方人(ren)体辐射出的(de)红外线信(xin)(xin)号(hao)时(shi)，由IC1的(de)②脚输(shu)(shu)出微弱的(de)电(dian)信(xin)(xin)号(hao)，经三极管VT1等组成第一级放(fang)大(da)电(dian)路放(fang)大(da)，再(zai)通过C2输(shu)(shu)入到运算放(fang)大(da)器(qi)(qi)IC2中进(jin)行高增益(yi)、低噪声放(fang)大(da)，此时(shi)由IC2①脚输(shu)(shu)出的(de)信(xin)(xin)号(hao)已足够强。
IC3作电(dian)(dian)(dian)压(ya)比较器，它的(de)第⑤脚由(you)R10、VD1提供基(ji)准(zhun)(zhun)(zhun)电(dian)(dian)(dian)压(ya)，当IC2①脚输出的(de)信号电(dian)(dian)(dian)压(ya)到达IC3的(de)⑥脚时(shi)(shi)(shi)，两个输入端的(de)电(dian)(dian)(dian)压(ya)进(jin)行(xing)比较，此(ci)(ci)时(shi)(shi)(shi)IC3的(de)⑦脚由(you)原(yuan)来的(de)高(gao)电(dian)(dian)(dian)平(ping)(ping)变(bian)为低电(dian)(dian)(dian)平(ping)(ping)。IC4为报警延(yan)时(shi)(shi)(shi)电(dian)(dian)(dian)路(lu)，R14和(he)C6组成延(yan)时(shi)(shi)(shi)电(dian)(dian)(dian)路(lu)，其时(shi)(shi)(shi)间(jian)约(yue)为1分钟(zhong)。当IC3的(de)⑦脚变(bian)为低电(dian)(dian)(dian)平(ping)(ping)时(shi)(shi)(shi)，C6通过VD2放电(dian)(dian)(dian)，此(ci)(ci)时(shi)(shi)(shi)IC4的(de)②脚变(bian)为低电(dian)(dian)(dian)平(ping)(ping)，它与IC4的(de)③脚基(ji)准(zhun)(zhun)(zhun)电(dian)(dian)(dian)压(ya)进(jin)行(xing)比较，当它低于其基(ji)准(zhun)(zhun)(zhun)电(dian)(dian)(dian)压(ya)时(shi)(shi)(shi)，IC4的(de)①脚变(bian)为高(gao)电(dian)(dian)(dian)平(ping)(ping)，VT2导(dao)通，讯响器BL通电(dian)(dian)(dian)发出报警声。人体的(de)红(hong)外线(xian)信号消(xiao)失后。
IC3的(de)⑦脚(jiao)又恢复(fu)高电(dian)(dian)平输出，此(ci)时VD2截(jie)止。由于C6两端的(de)电(dian)(dian)压不(bu)能突变，故通过R14向C6缓慢充电(dian)(dian)，当(dang)C6两端的(de)电(dian)(dian)压高于其基准电(dian)(dian)压时，IC4的(de)①脚(jiao)才变为低(di)电(dian)(dian)平，时间(jian)约(yue)为1分钟，即持(chi)续1分钟报(bao)警(jing)。
由VT3、R20、C8组成开(kai)机延时(shi)电路，时(shi)间(jian)也约为1分钟，它的设置(zhi)(zhi)主要是防止使用(yong)者开(kai)机后(hou)(hou)立即报警，好让使用(yong)者有足够(gou)的时(shi)间(jian)离开(kai)监视现场(chang)，同时(shi)可防止停电后(hou)(hou)又来(lai)电时(shi)产生误报。该(gai)装置(zhi)(zhi)采(cai)用(yong)9－12V直流电源供电，由T降压，全(quan)桥U整(zheng)流，C10滤(lv)波，检测电路采(cai)用(yong)IC5 78L06供电，交直流两用(yong)，自动无间(jian)断转换。
2、元器件选择
IC1采(cai)用进口(kou)器(qi)件(jian)Q74，波长为9－10um。IC2采(cai)用运放LM358，具有高增益、低(di)(di)功耗(hao)。IC3、IC4为双电(dian)压比较器(qi)LM393，低(di)(di)功耗(hao)、低(di)(di)失调电(dian)压。其中C2、C5一定要用漏(lou)电(dian)极小的钽(tan)电(dian)容(rong)，否则调试会受到影(ying)响。R12是调整灵敏(min)度(du)(du)的关键元件(jian)，应选用线性高精(jing)度(du)(du)密封型。其它(ta)元器(qi)件(jian)按电(dian)路图所(suo)示选择(ze)即可。
3、制作(zuo)和(he)调(diao)试(shi)方法(fa)
制(zhi)作时，在IC1传感器的(de)(de)(de)端面前安(an)装菲涅尔透镜，因为(wei)人(ren)体的(de)(de)(de)活动(dong)频率范围(wei)为(wei)0.1－10Hz，需要用菲涅尔透镜对人(ren)体活动(dong)频率倍增。安(an)装无(wu)(wu)误(wu)，接上电源进(jin)行调(diao)(diao)试(shi)，让一个人(ren)在探测器前方(fang)7－10m处走动(dong)，调(diao)(diao)整电路中的(de)(de)(de)R12，使讯响器报警(jing)即(ji)可(ke)(ke)。其它部分(fen)只要元器件质量良好且焊接无(wu)(wu)误(wu)，几乎(hu)不用调(diao)(diao)试(shi)即(ji)可(ke)(ke)正(zheng)常工作。本(ben)机静态工作电流约(yue)10mA，接通电源约(yue)1分(fen)钟(zhong)后进(jin)入守(shou)候状态，只要有(you)人(ren)进(jin)入监(jian)视区便会报警(jing)，人(ren)离(li)开(kai)后约(yue)1分(fen)钟(zhong)停止报警(jing)。如果(guo)将讯响器改为(wei)继电器驱动(dong)其它装置即(ji)作为(wei)其它控制(zhi)用。
本例(li)介绍的(de)(de)禁止(zhi)吸烟警示器，可用于家庭居(ju)室或各种不宜吸烟的(de)(de)场合 (例(li)如医院、会(hui)议室等)。当有人吸烟时，该禁止(zhi)吸烟警示器会(hui)发(fa)出"请不要(yao)吸烟!"的(de)(de)语言警示声，提醒吸烟者自觉停止(zhi)吸烟。
1、电路工作原理

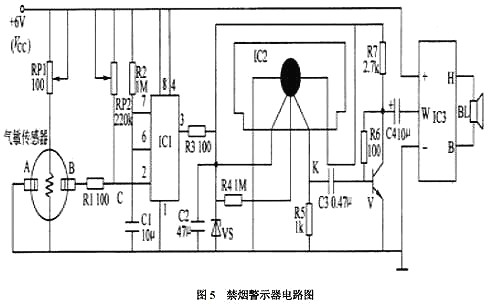

电路原理如图(tu)5所示。
该禁止吸烟警(jing)示器(qi)(qi)电(dian)路(lu)(lu)由烟雾(wu)检测(ce)器(qi)(qi)、单稳(wen)态触发(fa)器(qi)(qi)、语言发(fa)生(sheng)器(qi)(qi)和功(gong)(gong)率放大(da)电(dian)路(lu)(lu)组(zu)(zu)成(cheng)，烟雾(wu)检测(ce)器(qi)(qi)由电(dian)位器(qi)(qi)RP1、电(dian)阻器(qi)(qi)R1和气敏传(chuan)感器(qi)(qi)组(zu)(zu)成(cheng)。单稳(wen)态触发(fa)器(qi)(qi)由时基集成(cheng)电(dian)路(lu)(lu)IC1、电(dian)阻器(qi)(qi)R2、电(dian)容(rong)(rong)(rong)器(qi)(qi)C1和电(dian)位器(qi)(qi)RP2组(zu)(zu)成(cheng)。语音(yin)发(fa)生(sheng)器(qi)(qi)电(dian)路(lu)(lu)由语音(yin)集成(cheng)电(dian)路(lu)(lu)IC2、电(dian)阻器(qi)(qi)R3-R5、电(dian)容(rong)(rong)(rong)器(qi)(qi)C2和稳(wen)压(ya)二极管VS组(zu)(zu)成(cheng)。音(yin)频(pin)功(gong)(gong)率放大(da)电(dian)路(lu)(lu)由晶体管V、升压(ya)功(gong)(gong)放模块IC3、电(dian)阻器(qi)(qi)R6、R7、电(dian)容(rong)(rong)(rong)器(qi)(qi)C3、C4和扬声(sheng)器(qi)(qi)BL组(zu)(zu)成(cheng)。
气(qi)敏(min)传感器末(mo)检(jian)测(ce)到(dao)烟雾时(shi)，其(qi)A、B两(liang)端之司的(de)阻值较(jiao)大(da)，IC1的(de)2脚为高电平(ping)(高于2Vcc/3)，3脚输出低电平(ping)，语音(yin)发(fa)生器电路和音(yin)频功率(lv)放大(da)电路不(bu)工作，BL不(bu)发(fa)声。
在有人(ren)吸(xi)烟(yan)、气敏传感器(qi)检测到烟(yan)雾时，其A、B两端之司的电(dian)(dian)阻值变小，使IC1的2脚电(dian)(dian)压(ya)下(xia)降，当该(gai)脚电(dian)(dian)压(ya)下(xia)降至VCC/3时，单(dan)稳态触(chu)发(fa)器(qi)翻转，IC1的3脚由低电(dian)(dian)平变为高(gao)电(dian)(dian)平，该(gai)高(gao)电(dian)(dian)平经R3限流、C2滤(lv)波及VS稳压(ya)后，产生4，2V直流电(dian)(dian)压(ya)，供给语(yu)音集(ji)成电(dian)(dian)路IC2和晶体臂(bei)。IC2通(tong)电(dian)(dian)工作(zuo)后输出语(yu)音电(dian)(dian)信号，该(gai)电(dian)(dian)信号经V和IC3放(fang)大后，推动BL发(fa)出"请不要吸(xi)烟(yan)!"的语(yu)音警告声。
2、元器件(jian)选择
Rl-R7选用(yong)1/4W碳膜(mo)电阻器(qi)(qi)或金属膜(mo)电阻器(qi)(qi)。RP1和RP2可选用(yong)小(xiao)型线性电位器(qi)(qi)或可变电阻器(qi)(qi)。C1、C2和C4均选用(yong)耐压值为(wei)l6V的(de)(de)铝电解电容器(qi)(qi)；C3选用(yong)独石电容器(qi)(qi)。VS选用(yong)1/2W、4·2V的(de)(de)硅稳压二极管。V选用(yong)S9013或C8050型硅NPN晶(jing)体管。IC1选用(yong)NE555型时基(ji)集(ji)成(cheng)(cheng)电路(lu)；IC2选用(yong)内储“请不(bu)要吸烟!”语音信息的(de)(de)语音集(ji)成(cheng)(cheng)电路(lu)；lC3选用(yong)WVH68型升压功放厚(hou)模(mo)集(ji)成(cheng)(cheng)电路(lu)。BL选用(yong)8Ω、1-3W的(de)(de)电动式扬声器(qi)(qi)。气敏传(chuan)(chuan)感(gan)器(qi)(qi)选用(yong)MQK-2型传(chuan)(chuan)感(gan)器(qi)(qi)。
3、制作与调试
该禁止吸烟警示器(qi)，可(ke)以作(zuo)为(wei)烟雾报警器(qi)来检(jian)测火灾(zai)或用作(zuo)有害气(qi)(qi)体、可(ke)燃气(qi)(qi)体的(de)检(jian)测报警。调(diao)整(zheng)RP1的(de)阻值(zhi)，可(ke)改(gai)变气(qi)(qi)敏传感器(qi)的(de)加热电(dian)流 (一般为(wei)13OmA左右)。调(diao)整(zheng)RP2的(de)阻值(zhi)，可(ke)改(gai)变单(dan)稳态触发器(qi)电(dian)路动(dong)作(zuo)的(de)灵敏度。
本电(dian)路(lu)是采用(yong)555时基集成电(dian)路(lu)和很少的(de)外围元件(jian)(jian)组成的(de)一个(ge)温度自动(dong)(dong)控(kong)制器(qi)(qi)。因为电(dian)路(lu)中各点电(dian)压(ya)(ya)都(dou)来(lai)自同一直流电(dian)源，所以不需要性(xing)能(neng)很好(hao)的(de)稳(wen)压(ya)(ya)电(dian)源，用(yong)电(dian)容降压(ya)(ya)法(fa)便能(neng)可靠地工作(zuo)。电(dian)路(lu)元件(jian)(jian)价格低、体积小、便于在(zai)业余条件(jian)(jian)下自制。该电(dian)路(lu)制作(zuo)的(de)温度自动(dong)(dong)控(kong)制器(qi)(qi)可用(yong)于工业生产和家用(yong)的(de)电(dian)加热控(kong)制，效(xiao)果良好(hao)。
1、电路工(gong)作(zuo)原理(li)
电(dian)路原理(li)如图(tu)6所示(shi)。
当(dang)温度(du)较低(di)时(shi)(shi)，负(fu)温度(du)系(xi)数的热(re)敏电(dian)(dian)(dian)阻Rt阻值(zhi)较大，555时(shi)(shi)基集成(cheng)电(dian)(dian)(dian)路（IC）的2脚电(dian)(dian)(dian)位低(di)于Ec电(dian)(dian)(dian)压(ya)的1/3（约4V），IC的3脚输出高(gao)(gao)电(dian)(dian)(dian)平(ping)，触发(fa)双向晶闸管V导通(tong)(tong)，接通(tong)(tong)电(dian)(dian)(dian)加(jia)(jia)(jia)热(re)器RL进行(xing)加(jia)(jia)(jia)热(re)，从而开始计(ji)时(shi)(shi)循(xun)环。当(dang)置(zhi)于测温点的热(re)敏电(dian)(dian)(dian)阻Rt温度(du)高(gao)(gao)于设(she)定(ding)(ding)值(zhi)而计(ji)时(shi)(shi)循(xun)环还未完成(cheng)时(shi)(shi)，加(jia)(jia)(jia)热(re)器RL在定(ding)(ding)时(shi)(shi)周期结束(shu)后就被切(qie)断。当(dang)热(re)敏电(dian)(dian)(dian)阻Rt温度(du)降低(di)至(zhi)设(she)定(ding)(ding)值(zhi)以下时(shi)(shi)，会再次(ci)触发(fa)双向晶闸管V导通(tong)(tong)，接通(tong)(tong)电(dian)(dian)(dian)加(jia)(jia)(jia)热(re)器RL进行(xing)加(jia)(jia)(jia)热(re)。这样就可(ke)达到温度(du)自动控制的目的。
2、元器件的选择
电路中，热(re)敏电阻(zu)Rt可(ke)采用(yong)负(fu)温度(du)系(xi)(xi)数的(de)MF12型(xing)(xing)或MF53型(xing)(xing)，也(ye)可(ke)以选择(ze)不同阻(zu)值和(he)其他(ta)型(xing)(xing)号的(de)负(fu)温度(du)系(xi)(xi)数热(re)敏电阻(zu)，只要(yao)在所需控(kong)制(zhi)的(de)温度(du)条件(jian)下满足Rt＋VR1＝2R4（）这一关系(xi)(xi)式即(ji)可(ke)。电位(wei)器VR1取(qu)得(de)大(da)一些能获得(de)较大(da)的(de)调节范围(wei)，但(dan)灵敏度(du)会下降。双(shuang)向(xiang)晶闸管V也(ye)可(ke)根据(ju)负(fu)载电流的(de)大(da)小(xiao)进行选择(ze)。其他(ta)元件(jian)没有特殊要(yao)求，根据(ju)电路图(tu)给出参(can)数来选择(ze)。
3、制(zhi)作和调试(shi)方法(fa)
整个(ge)电路可(ke)安装(zhuang)在一块线路板上，一般不需要(yao)调试(shi)，时间(jian)间(jian)隔为(wei)(wei)1.1R2×C3,应(ying)该比加热(re)系统的(de)热(re)时间(jian)常数选得小(xiao)一些，但也不能太小(xiao)，否则会(hui)因为(wei)(wei)双向晶闸管(guan)V急速导通或关闭而造(zao)成(cheng)过分(fen)的(de)射频干扰。安装(zhuang)调试(shi)完后可(ke)装(zhuang)入一个(ge)小(xiao)塑料盒内(nei)，并将热(re)敏电阻Rt引出至测温点(dian)即可(ke)。
本电(dian)路(lu)通过温度的(de)变化可以对用电(dian)设备进行控制其运行的(de)状态。
1、电路工(gong)作原理

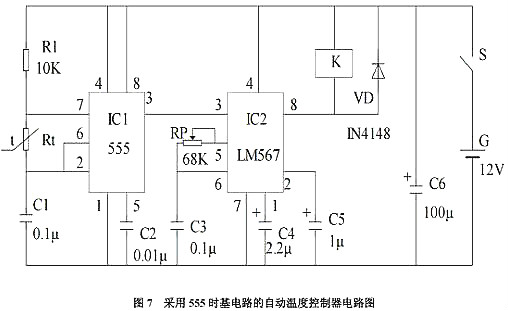

电路原(yuan)理(li)如图7所示。
IC1 555集(ji)成(cheng)(cheng)(cheng)电(dian)路接成(cheng)(cheng)(cheng)自(zi)激多(duo)谐振(zhen)荡器，Rt为热(re)敏电(dian)阻，当环境温度(du)发生变化(hua)时，由电(dian)阻器R1、热(re)敏电(dian)阻器Rt、电(dian)容器C1组成(cheng)(cheng)(cheng)的(de)(de)振(zhen)荡频(pin)率将发生变化(hua)，频(pin)率的(de)(de)变化(hua)通(tong)过集(ji)成(cheng)(cheng)(cheng)电(dian)路IC1 555的(de)(de)3脚送入频(pin)率解(jie)码集(ji)成(cheng)(cheng)(cheng)电(dian)路IC2 LM567的(de)(de)3脚，当输入的(de)(de)频(pin)率正(zheng)好落(luo)在IC2集(ji)成(cheng)(cheng)(cheng)电(dian)路的(de)(de)中(zhong)心频(pin)率时，8脚输出(chu)一(yi)个低电(dian)平，使(shi)得继电(dian)器K导通(tong)，触(chu)点(dian)吸合，从而控制设(she)备(bei)的(de)(de)通(tong)、断，形成(cheng)(cheng)(cheng)温度(du)控制电(dian)路的(de)(de)作用(yong)。
2、元器(qi)件的选(xuan)择
IC1选(xuan)(xuan)用NE555、μA555、SL555等时基集(ji)(ji)成电(dian)(dian)路；IC2选(xuan)(xuan)用LM567频率(lv)解(jie)码集(ji)(ji)成电(dian)(dian)路；VD选(xuan)(xuan)用IN4148硅开关二(er)极(ji)管； R1选(xuan)(xuan)用RTX—1/4W型碳膜(mo)电(dian)(dian)阻器(qi)(qi)。C1、C2、C3选(xuan)(xuan)用CT1瓷介电(dian)(dian)容器(qi)(qi)；C4、C5选(xuan)(xuan)用CD11—25V型的电(dian)(dian)解(jie)电(dian)(dian)容器(qi)(qi)；K选(xuan)(xuan)用工作电(dian)(dian)压(ya)9V的JZC—22F小(xiao)型中功率(lv)电(dian)(dian)磁继电(dian)(dian)器(qi)(qi)；Rt可用常(chang)温下为51KΩ的负温度系(xi)数热敏(min)电(dian)(dian)阻器(qi)(qi)；RP可用WSW型有(you)机实(shi)心微调(diao)可变电(dian)(dian)阻器(qi)(qi)。
3、制作与调试方法
在制作(zuo)过程中只要电(dian)(dian)路无误，本电(dian)(dian)路很容易(yi)实(shi)现，如果元件性能良好(hao)，安装后不需要调(diao)试(shi)即(ji)可用。
该电(dian)(dian)路(lu)结(jie)构(gou)简单，制作容易，由一(yi)只与非门和一(yi)只热敏(min)电(dian)(dian)阻组(zu)成测(ce)控电(dian)(dian)路(lu)和警笛声(sheng)发声(sheng)电(dian)(dian)路(lu)，由一(yi)只继电(dian)(dian)器作为(wei)执行(xing)电(dian)(dian)路(lu)。
1、电路工作原理

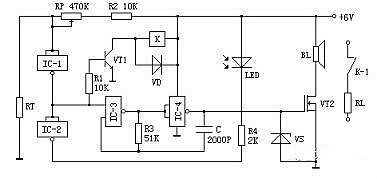

电路原理(li)如图8所示。
测(ce)温(wen)电(dian)(dian)阻(zu)RT接在控制门D1的输(shu)入端，它和电(dian)(dian)阻(zu)R1、R2及(ji)RP通过RP的分压调节，使门D1的输(shu)入电(dian)(dian)平为(wei)高电(dian)(dian)平，使D1输(shu)出为(wei)低(di)电(dian)(dian)平。
使(shi)(shi)用时，热(re)敏(min)电(dian)(dian)(dian)阻RT安置于(yu)被(bei)(bei)控(kong)设(she)备上，当被(bei)(bei)控(kong)设(she)备温度(du)超过最高(gao)(gao)设(she)定温度(du)时，由(you)于(yu)RT阻值小，通过分压电(dian)(dian)(dian)路的分压，使(shi)(shi)D1输入(ru)端的电(dian)(dian)(dian)压变为(wei)(wei)低电(dian)(dian)(dian)平(ping)，经(jing)D1反相(xiang)为(wei)(wei)高(gao)(gao)电(dian)(dian)(dian)平(ping)，该高(gao)(gao)电(dian)(dian)(dian)平(ping)一方(fang)(fang)面加(jia)(jia)至(zhi)多谐振荡器的控(kong)制端⑧，使(shi)(shi)多谐振荡器起振，通过放大管放大后，由(you)扬声(sheng)器发出警笛声(sheng)，同时也加(jia)(jia)至(zhi)VT1的基(ji)极使(shi)(shi)其导通，继电(dian)(dian)(dian)器吸和，通过继电(dian)(dian)(dian)器的常闭(bi)触点将被(bei)(bei)控(kong)设(she)备的工作电(dian)(dian)(dian)源断开；另(ling)一方(fang)(fang)面经(jing)D2反相(xiang)为(wei)(wei)低电(dian)(dian)(dian)平(ping)后，发光(guang)之时管LED构成通路，LED发光(guang)指示(shi)。
2、元器件的选择
IC1选(xuan)(xuan)(xuan)(xuan)用(yong)CD4011；VD选(xuan)(xuan)(xuan)(xuan)用(yong)IN4001；VS为(wei)稳压(ya)(ya)10V的稳压(ya)(ya)管；VT1选(xuan)(xuan)(xuan)(xuan)用(yong)9013，VT2选(xuan)(xuan)(xuan)(xuan)用(yong)V40AT；电(dian)(dian)容C为(wei)2000P的陶瓷(ci)片电(dian)(dian)容；继(ji)电(dian)(dian)器(qi)为(wei)4099型继(ji)电(dian)(dian)器(qi)；RP选(xuan)(xuan)(xuan)(xuan)用(yong)470K普通可调电(dian)(dian)位器(qi)；电(dian)(dian)阻(zu)(zu)选(xuan)(xuan)(xuan)(xuan)用(yong)1/8或1/4W金(jin)属膜电(dian)(dian)阻(zu)(zu)器(qi)，BL选(xuan)(xuan)(xuan)(xuan)用(yong)8Ω、0.5W电(dian)(dian)动扬声器(qi)。
3、制(zhi)作与调(diao)试方法
将(jiang)测(ce)温电(dian)阻RT置于最高(gao)限制温度下，调整RP，使(shi)其(qi)监测(ce)电(dian)路发出(chu)警笛(di)(di)声(sheng)并使(shi)继(ji)电(dian)器吸(xi)和(he)工作，然后使(shi)RT降温，警笛(di)(di)声(sheng)应当停止。否(fou)则应反复调节(jie)RP，直(zhi)至符合要求(qiu)为(wei)止。
本电路(lu)是通过应用(yong)AD590专用(yong)集(ji)成温度(du)传感器制成的温度(du)计，具有结构简单(dan)、使(shi)用(yong)可靠、精度(du)高的特点。
1、电路工作(zuo)原(yuan)理(li)

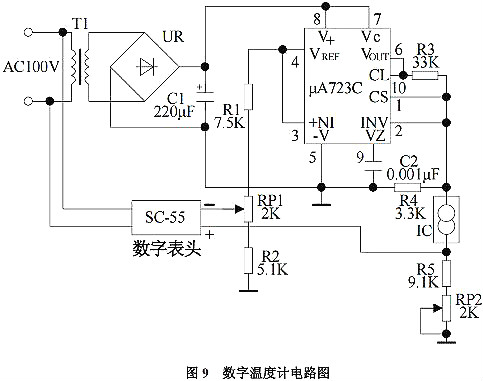

电(dian)路(lu)原理如(ru)图9所示。
100V的交流电(dian)压通过变(bian)压器T1、整流桥堆(dui)UR和(he)电(dian)容器C1后，得到一(yi)直流电(dian)压，再(zai)通过可调稳压器电(dian)路μA723C为温度(du)传(chuan)感器AD590提(ti)供稳定的工作(zuo)电(dian)压。
AD590温度传感(gan)器(qi)(qi)是一(yi)种新型的(de)(de)电(dian)流输出型温度传感(gan)器(qi)(qi)，由多个(ge)参数(shu)相同的(de)(de)三极管和电(dian)阻构成。当传感(gan)器(qi)(qi)两端加有某一(yi)特定的(de)(de)直流工作电(dian)压时，如果该温度传感(gan)器(qi)(qi)的(de)(de)的(de)(de)温度1摄氏度时，则传感(gan)器(qi)(qi)的(de)(de)输出电(dian)流变化1μA。
传(chuan)感器(qi)的(de)变化电(dian)(dian)流(liu)通过(guo)电(dian)(dian)阻(zu)器(qi)R5和可变电(dian)(dian)阻(zu)器(qi)RP2，转换为电(dian)(dian)压(ya)信号，输(shu)出(chu)到(dao)数字表头，通过(guo)数字表显示出(chu)温度的(de)变化。
2、元器的件(jian)选择
集(ji)成(cheng)电路(lu)IC选用AD590型温度(du)传感器(qi)。本电路(lu)其它元器(qi)件没有特殊要(yao)求(qiu)，可根据电路(lu)图给(ji)出参数来选择。
3、制作和调试方法
可通过改(gai)变电阻器R5和可变电阻器RP2的(de)(de)值，来(lai)改(gai)变输(shu)出(chu)的(de)(de)灵敏(min)度。
热带鱼缸水温(wen)自动控制器(qi)通过运用负温(wen)度(du)系数热敏电(dian)阻器(qi)作为(wei)感温(wen)探头，通过加热气对鱼缸自动加热。本电(dian)路暂态时间取得(de)较小，有(you)利于温(wen)控精度(du)，对各种大(da)小鱼缸都适用。
1、电路工作原理

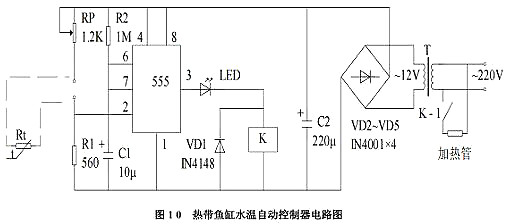

本电路图如图10所(suo)示(shi)。
通过二极管VD2~VD5整流、电(dian)容器(qi)C2滤波后，给电(dian)路的控制部分提供了约12V的电(dian)压。555时基电(dian)路接(jie)成单稳态触发器(qi)，暂(zan)态为11s。
设控(kong)制温度为(wei)25oC，通过(guo)调节电(dian)位(wei)器(qi)(qi)RP使(shi)得RP + Rt = 2R1，Rt为(wei)负(fu)温度系数的热敏(min)电(dian)阻(zu)(zu)。当(dang)温度低于(yu)25oC时(shi)(shi)，Rt阻(zu)(zu)值(zhi)升高(gao)，555时(shi)(shi)基(ji)电(dian)路的2脚(jiao)为(wei)低电(dian)平，则3脚(jiao)由低电(dian)平输(shu)出变为(wei)高(gao)电(dian)平输(shu)出，继(ji)电(dian)器(qi)(qi)K导通，触点吸合，加(jia)热管开(kai)始加(jia)热，直到(dao)温度恢复到(dao)25oC时(shi)(shi)，Rt阻(zu)(zu)值(zhi)变小，555时(shi)(shi)基(ji)电(dian)路的2脚(jiao)处于(yu)高(gao)电(dian)平，3脚(jiao)输(shu)出低电(dian)平，继(ji)电(dian)器(qi)(qi)K失电(dian)，触点断开(kai)，加(jia)热停止。
2、元器件的(de)选择(ze)
IC选(xuan)用(yong)(yong)(yong)(yong)(yong)NE555、μA555、SL555等时(shi)基集成电(dian)路；VD1选(xuan)用(yong)(yong)(yong)(yong)(yong)IN4148硅开(kai)关二极管；LED选(xuan)用(yong)(yong)(yong)(yong)(yong)普(pu)通发光二极管；VD2~VD5选(xuan)用(yong)(yong)(yong)(yong)(yong)IN4001型(xing)(xing)硅整流二极管；Rt选(xuan)用(yong)(yong)(yong)(yong)(yong)常(chang)温下470Ω MF51型(xing)(xing)的负温度(du)系数热敏电(dian)阻器(qi)；RP选(xuan)用(yong)(yong)(yong)(yong)(yong)WSW有机实心微调电(dian)位器(qi)；R1、R2选(xuan)用(yong)(yong)(yong)(yong)(yong)RXT—1/8W型(xing)(xing)碳膜电(dian)阻器(qi)；C1、C3选(xuan)用(yong)(yong)(yong)(yong)(yong)CD11—16V型(xing)(xing)电(dian)解电(dian)容器(qi)；C2选(xuan)用(yong)(yong)(yong)(yong)(yong)CT1瓷(ci)介电(dian)容器(qi)；K选(xuan)用(yong)(yong)(yong)(yong)(yong)工作电(dian)压12V的JZC—22F小(xiao)型(xing)(xing)中功率电(dian)磁继电(dian)器(qi)。
3、制(zhi)作与调试方法
温度传感(gan)探头用塑料电线将热敏电阻器Rt连接(jie)好(hao)，然后用环氧树脂胶将焊接(jie)点与Rt一起密(mi)封，这样就不(bu)怕水的侵蚀(shi)。在(zai)制作过程中(zhong)只要电路无误(wu)，本(ben)电路很容(rong)易实现，如(ru)果(guo)元件性能(neng)良(liang)好(hao)，安装后不(bu)需要调试即(ji)可(ke)用。
（一(yi)）原理图
又(you)被叫做“电(dian)原(yuan)(yuan)(yuan)理图”。这种(zhong)(zhong)图，由(you)于它直接体(ti)现了(le)电(dian)子(zi)电(dian)路(lu)(lu)的结构(gou)和(he)工(gong)作原(yuan)(yuan)(yuan)理，所以(yi)一般用(yong)在(zai)设计、分析电(dian)路(lu)(lu)中。分析电(dian)路(lu)(lu)时(shi)，通(tong)过识(shi)别图纸(zhi)上所画的各(ge)种(zhong)(zhong)电(dian)路(lu)(lu)元(yuan)件符(fu)号(hao)，以(yi)及它们之间的连接方(fang)式，就可以(yi)了(le)解电(dian)路(lu)(lu)实(shi)际(ji)工(gong)作时(shi)的原(yuan)(yuan)(yuan)理，原(yuan)(yuan)(yuan)理图就是用(yong)来体(ti)现电(dian)子(zi)电(dian)路(lu)(lu)的工(gong)作原(yuan)(yuan)(yuan)理的一种(zhong)(zhong)工(gong)具。
（二）方(fang)框图
简(jian)称框(kuang)图(tu)，方(fang)框(kuang)图(tu)是(shi)一种用方(fang)框(kuang)和连(lian)线来表示电路工作原理和构成概况的电路图(tu)。从根(gen)本上说，这也(ye)是(shi)一种原理图(tu)，不过在(zai)这种图(tu)纸中，除了(le)方(fang)框(kuang)和连(lian)线，几乎(hu)就没有(you)别的符号了(le)。
（三）装(zhuang)配图
它是为了进行(xing)电(dian)路(lu)(lu)装配而(er)采用的(de)一(yi)种图(tu)纸，图(tu)上的(de)符号往(wang)往(wang)是电(dian)路(lu)(lu)元件的(de)实物的(de)外形(xing)图(tu)。我们(men)只(zhi)要(yao)照着图(tu)上画的(de)样子，依样画葫芦地把一(yi)些电(dian)路(lu)(lu)元器件连接(jie)起来就能(neng)够完成电(dian)路(lu)(lu)的(de)装配。
（四）印板图
印板图的(de)(de)全名是“印刷电(dian)(dian)路(lu)板图”或“印刷线(xian)路(lu)板图”，它和装配(pei)图其实属于同一(yi)类(lei)的(de)(de)电(dian)(dian)路(lu)图，都是供装配(pei)实际电(dian)(dian)路(lu)使(shi)用的(de)(de)。 印刷电(dian)(dian)路(lu)板是在(zai)一(yi)块绝缘(yuan)板上(shang)先覆上(shang)一(yi)层金(jin)属箔，再将电(dian)(dian)路(lu)不需要(yao)的(de)(de)金(jin)属箔腐蚀(shi)掉(diao)，剩下(xia)的(de)(de)部分金(jin)属箔作为电(dian)(dian)路(lu)元(yuan)器件之(zhi)间的(de)(de)连(lian)接(jie)线(xian)，然后将电(dian)(dian)路(lu)中(zhong)的(de)(de)元(yuan)器件安装在(zai)这块绝缘(yuan)板上(shang)，利用板上(shang)剩余(yu)的(de)(de)金(jin)属箔作为元(yuan)器件之(zhi)间导电(dian)(dian)的(de)(de)连(lian)线(xian)，完成电(dian)(dian)路(lu)的(de)(de)连(lian)接(jie)。
