在光耦(ou)驱(qu)(qu)动的(de)电路(lu)中，针对(dui)MOS管(guan)的(de)驱(qu)(qu)动电流是需(xu)要特别进行(xing)估(gu)(gu)算的(de)．—般常用(yong)的(de)估(gu)(gu)算方(fang)式(shi)，将(jiang)对(dui)光耦(ou)mos管(guan)估(gu)(gu)算方(fang)式(shi)进行(xing)介绍．并(bing)对(dui)每种估(gu)(gu)算方(fang)式(shi)进行(xing)讲解

第一种:公式估算法

可(ke)以使用如(ru)下公式(shi)估算：

Ig=Qg/Ton

其中(zhong)：

Ton=t3-t0≈td(on)+tr

td(on)：MOS导通延迟时间，从有驶入电压上升到10%开始到VDS下降到其幅值90%的(de)时间。

Tr：上升(sheng)时间。输(shu)出(chu)电压VDS从90%下降到其幅值10%的(de)时间

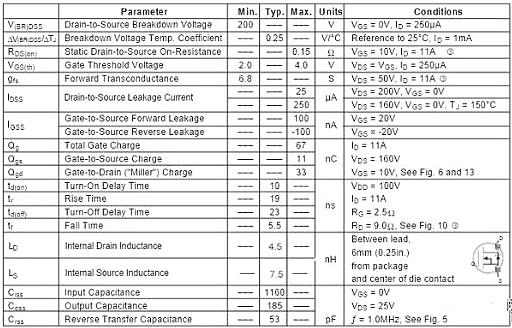

Qg=（CEI）(VGS)或Qg=Qgs+Qgd+Qod （可在(zai)datasheet中(zhong)找到）

第二种：（第一种的变形）

密勒(le)效(xiao)应(ying)时(shi)间（开关时(shi)间）Ton/off=Qgd/Ig；

Ig=[Vb-Vgs(th)]/Rg；

Ig：MOS栅(zha)极驱动(dong)(dong)电流；Vb：稳态栅(zha)极驱动(dong)(dong)电压(ya)；

第三种：曲线估算法

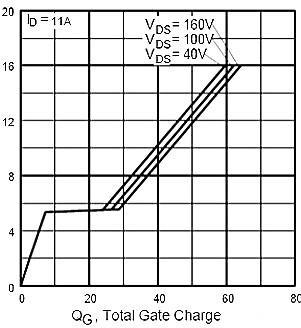

以一个(ge)实际MOS管(guan)(guan)为例，看DATASHEET里(li)有条Total Gate Charge曲(qu)线(xian)。该(gai)曲(qu)线(xian)先(xian)(xian)上(shang)升(sheng)然(ran)(ran)后几乎水(shui)平再(zai)上(shang)升(sheng)。水(shui)平那段是(shi)管(guan)(guan)子(zi)开通（密勒效(xiao)应）假定你希望在0.2us内使管(guan)(guan)子(zi)开通，估计总(zong)时间（先(xian)(xian)上(shang)升(sheng)然(ran)(ran)后水(shui)平再(zai)上(shang)升(sheng)）为0.4us，由Qg=67nC和0.4us可得(de)：67nC/0.4us=0.1675A，当然(ran)(ran)，这是(shi)峰(feng)值(zhi)(zhi)，仅在管(guan)(guan)子(zi)开通和关(guan)短(duan)的各0.2us里(li)有电流，其(qi)他(ta)时间几乎没有电流，平均值(zhi)(zhi)很小，但如果驱动(dong)芯(xin)片不能输出这个(ge)峰(feng)值(zhi)(zhi)，管(guan)(guan)子(zi)的开通就会变慢。

这3种(zhong)目前较(jiao)为(wei)常见的(de)对(dui)于光耦(ou)应用中MOS管(guan)(guan)进行估(gu)算(suan)的(de)方(fang)法(fa)(fa)。每种(zhong)方(fang)法(fa)(fa)都有(you)其自身的(de)特点，根据不同的(de)情况，设计者可以根据公式或曲线模式来对(dui)MOS管(guan)(guan)的(de)取值进行估(gu)算(suan)。

继电(dian)器的(de)专业术语：

Form A=常开触点

Form B=常(chang)闭触点

Form C=转换触(chu)点(dian)

Form E=双稳态开(kai)关(guan)

AT=安培匝数用于描述磁场灵敏度的参(can)数

NC是常闭触(chu)点（正常闭合）

NO是常开(kai)触点（常开(kai)）

光耦(ou)继(ji)电(dian)器（MOS输出）特点

无(wu)触(chu)点(dian)，因此没(mei)有触(chu)点(dian)的(de)(de)磨损，使用(yong)寿(shou)命是无(wu)限(xian)的(de)(de)；

无震动和弹跳；防震，抗摔性；

无动(dong)作声音；

小体(ti)积(ji)（有直插和贴片两种封装(zhuang)），高(gao)信赖性；

AC/DC兼用；

高(gao)速切换；

低(di)放电电压；

低(di)动作电流(liu)（省电流(liu)）；

低(di)开路时的漏(lou)电(dian)(dian)电(dian)(dian)流；

输入与输出间(jian)完全绝缘；

可(ke)控制(zhi)各种负载（继电器(qi)、电灯(deng)、发(fa)光二极管、加热(re)器(qi)、马达、电磁吸筒(tong)等）。

光耦继电(dian)器(qi)是没有寿命的，发光二(er)极管(guan)(guan)导通截止，接(jie)收二(er)极管(guan)(guan)导通截止，不会因(yin)为老化而坏掉(diao)。因(yin)此光耦继电(dian)器(qi)适用于反(fan)复需要开关的领域。

光耦继电器还有(you)一个优点就是没响声，不会咔嚓(ca)咔嚓(ca)响

继电(dian)器触点类(lei)型有：1常开(kai)、1常闭(bi)、1开(kai)1闭(bi)、2常开(kai)、2常闭(bi)…..

总之很(hen)多(duo)很(hen)多(duo)，按需求选择。

其实光耦继(ji)电(dian)器按输出结构也可(ke)以分为MOS(场效应管(guan))输出或SCR(可(ke)控(kong)硅整流管(guan))输出。

MOS输出的负(fu)载(zai)电(dian)流(liu)比较小(通常几(ji)百mA)，而如果是SCR输出的负(fu)载(zai)电(dian)流(liu)比较大(能达到(dao)几(ji)mA)
