接触器(qi)的常用接线电路图和实物图，从简单到复杂。

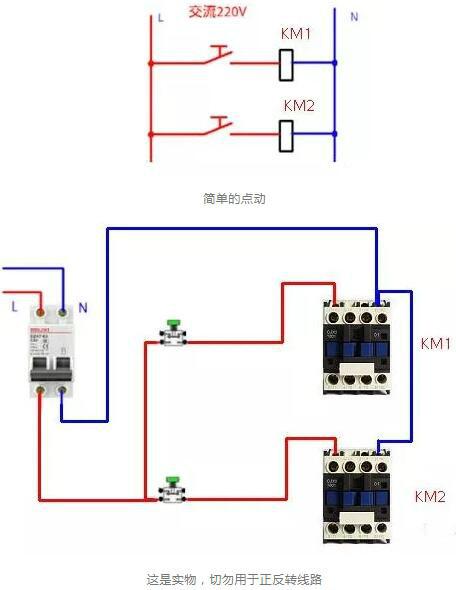

点动是最基础的(de)(de)，两个(ge)接触器的(de)(de)点动是不能用于电机的(de)(de)正反(fan)转线路的(de)(de)。

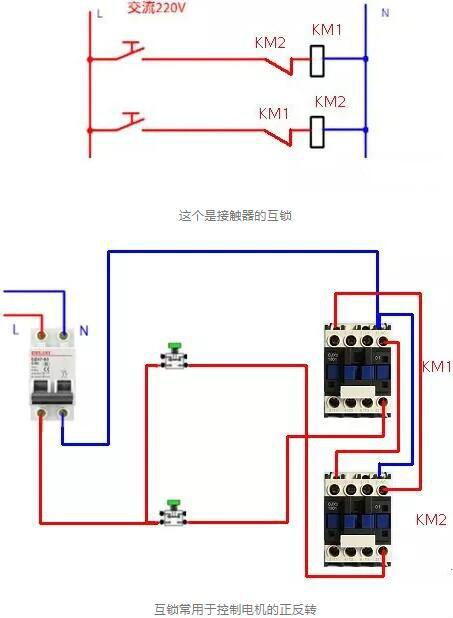

这个(ge)常用在接触器的正反(fan)转线路中，但(dan)是(shi)不(bu)够完美，因为未知的一些因素偶尔还(hai)是(shi)会发生短路故(gu)障。
接续看下面的图解。

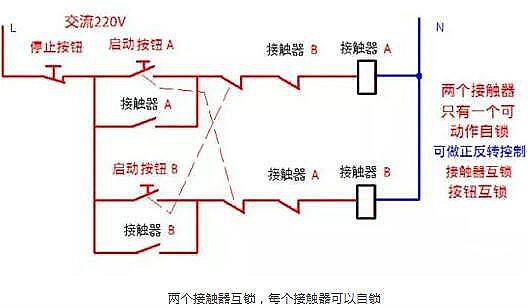

这个(ge)(ge)用到控制电机正反转很适(shi)合，因为每个(ge)(ge)接(jie)触器都有自锁。而且两个(ge)(ge)接(jie)触器和按钮又是互(hu)锁状态，非(fei)常安全(quan)。

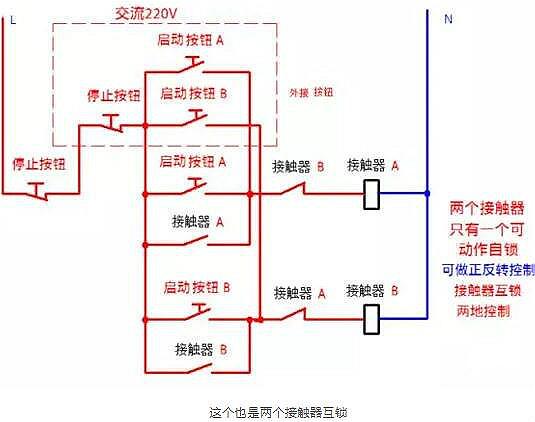

我(wo)们再分析下这(zhei)个(ge)(ge)图(tu)：两个(ge)(ge)接触(chu)(chu)器是互锁(suo)的(de)，当按(an)钮A按(an)下，接触(chu)(chu)器A自(zi)锁(suo)，同时(shi)接触(chu)(chu)器A的(de)辅助常闭触(chu)(chu)点断开，所以再按(an)下按(an)钮B是没有(you)反(fan)应的(de)，只能有(you)一个(ge)(ge)自(zi)锁(suo)，很适(shi)合用于电机正反(fan)转线路(lu)。同时(shi)正反(fan)转启动(dong)各有(you)两组开关(guan)，可以实现异地控制。

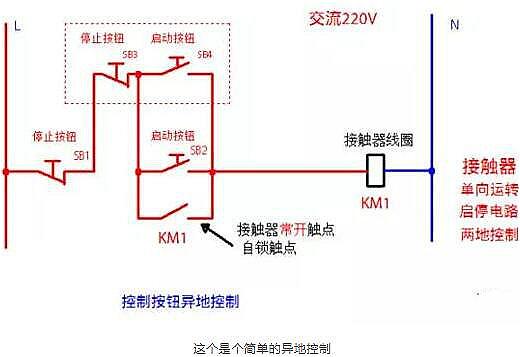

我们再讲下异地控制(zhi)的技(ji)巧：停止按钮(niu)串联，启动按钮(niu)并联。

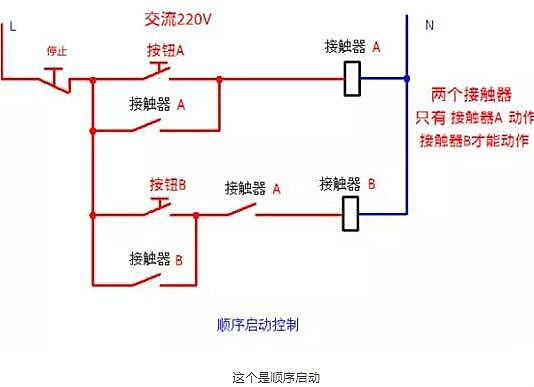

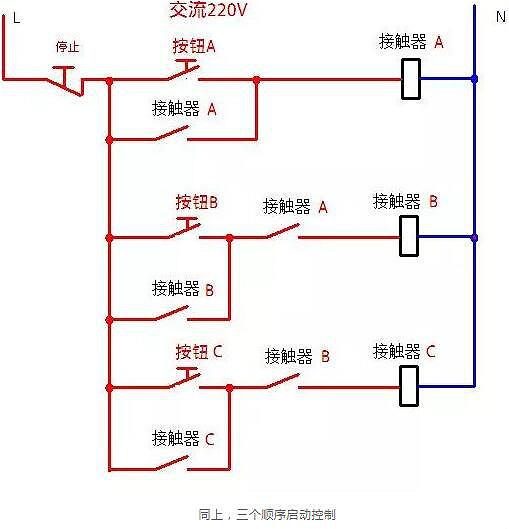

我(wo)们看图：接(jie)触(chu)器(qi)A自锁以后，接(jie)触(chu)器(qi)A的常开点(dian)变(bian)成(cheng)了闭(bi)合状态，这(zhei)样接(jie)触(chu)器(qi)B才可以启动(dong)。这(zhei)个应用也(ye)很(hen)广泛，有(you)的设备需要先(xian)润滑以后才能启动(dong)，就需要这(zhei)种(zhong)顺序(xu)启动(dong)控(kong)制。

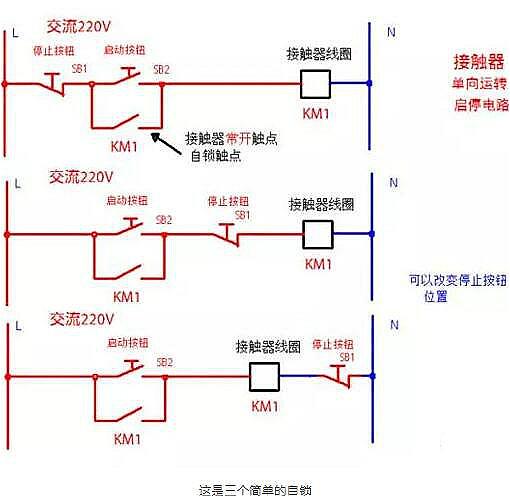

这三个(ge)自锁(suo)电(dian)路里，停止按(an)钮的(de)位置是(shi)不(bu)同的(de)，但是(shi)无论怎么(me)变换(huan)位置，记(ji)住，停止按(an)钮肯定是(shi)串到接触器(qi)线圈上的(de)。

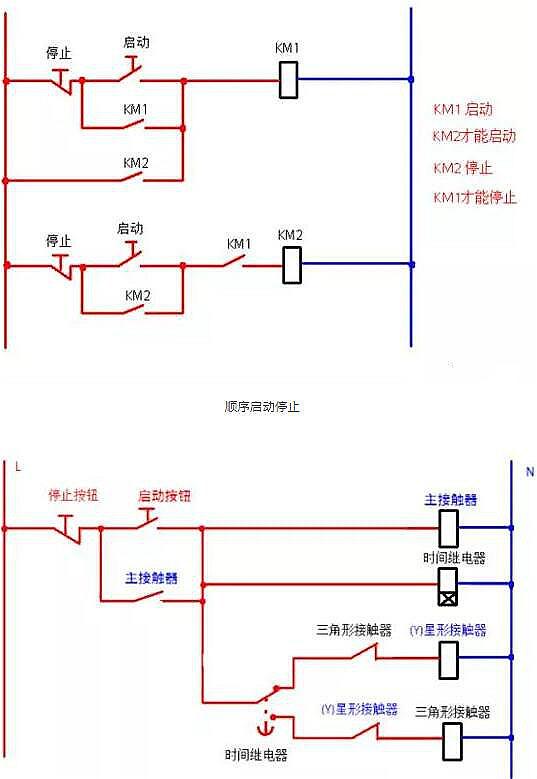

按启动(dong)按钮(niu)，主接触器(qi)动(dong)作自锁，星(xing)星(xing)接触器(qi)得启动(dong)，时间续电(dian)器(qi)计时，几秒钟(zhong)后动(dong)作，断开星(xing)形(xing)接触器(qi)，正常工作。
