原(yuan)理(li)图，顾名(ming)思义就是表(biao)示电(dian)路板上各器件之间连(lian)接原(yuan)理(li)的(de)图表(biao)。在(zai)方案开(kai)发等正向研究中，原(yuan)理(li)图的(de)作用是非(fei)常重要的(de)，而对原(yuan)理(li)图的(de)把关(guan)也(ye)关(guan)乎整个项目的(de)质(zhi)量甚至生命。

画原理图非常见技巧汇总

最近在画(hua)一个原理图，把一些比(bi)较(jiao)好的(de)经验(yan)分享一下，比(bi)较(jiao)普(pu)通的(de)就不提(ti)了(le)。

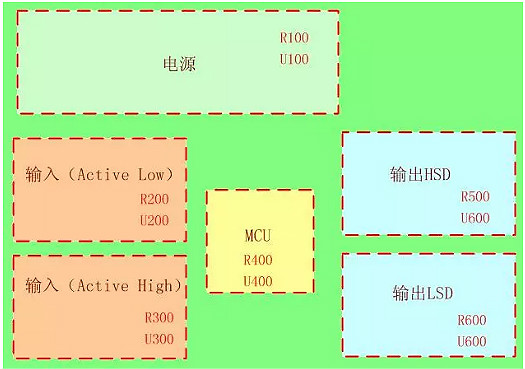

1.把每个功能模(mo)块分离开来，以100，200，300……记录，并(bing)且用虚框标明(ming)。

2.输入模(mo)块在图的(de)左半(ban)部(bu)分，输出(chu)模(mo)块在右半(ban)部(bu)分，电源(yuan)在左上半(ban)部(bu)分，MCU在中间部(bu)分。

3.选择最常用的电阻和电容，缺省电阻（精(jing)度如5%，封装0603），缺省电容（精(jing)度如10%，封装0603，耐压50V），如有与之不(bu)同(tong)则必(bi)须显示出(chu)来。

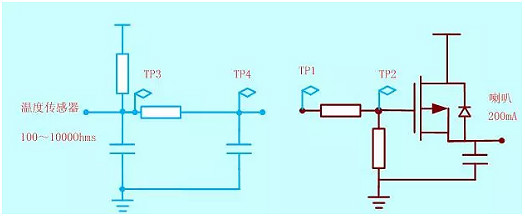

4.确认(ren)在(zai)每个信号点添(tian)加测试(shi)点。

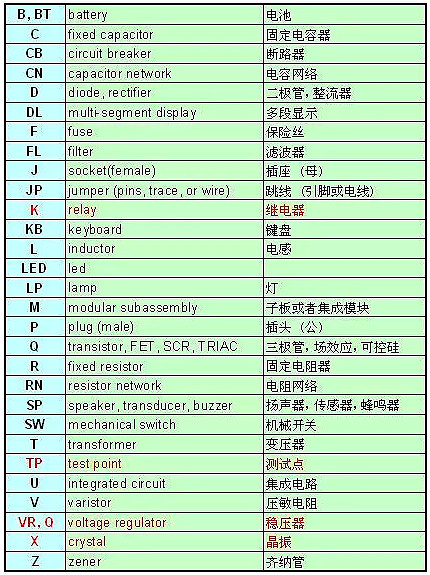

5.标号需按照以(yi)下定义：

6.地平面符号如下：

7.注(zhu)明(ming)输入/输出(chu)信号(hao)(hao)的功(gong)能（简写形式(shi)），输入/输出(chu)信号(hao)(hao)的大小（电(dian)流）。电(dian)源信号(hao)(hao)注(zhu)明(ming)电(dian)压大小和最(zui)大电(dian)流。敏感信号(hao)(hao)需要(yao)注(zhu)明(ming)。

原理图的制作

对于(yu)原理图的(de)(de)(de)制作，不(bu)同的(de)(de)(de)技术人员(yuan)有自己的(de)(de)(de)方法，这一(yi)点没有一(yi)个统一(yi)的(de)(de)(de)标准，你(ni)所(suo)习惯(guan)的(de)(de)(de)或许你(ni)认为是(shi)最好的(de)(de)(de)，但是(shi)别人不(bu)习惯(guan)的(de)(de)(de)话就会觉得很烂。

无论是被用作在反向研究中分析线路板原理和产品工作特性这些产品本身的功能特征，还是被重新作(zuo)为正向设计中的(de)PCB设计基础(chu)和依据来使用，PCB原理图都有着其特殊(shu)的(de)作(zuo)用。最重(zhong)要的(de)，在(zai)产品(pin)的(de)调试、维修(xiu)及(ji)改进过程(cheng)中起着不可或缺的(de)作(zuo)用。深圳在(zai)PCB抄板、原理图反推等反向研究领域做的(de)比较出(chu)色，市场以及(ji)技术(shu)都已经较为(wei)成熟，并且因为(wei)其得天独厚的(de)地理优势以及(ji)电子产品(pin)的(de)广阔(kuo)市场背(bei)景。
