什么是双栅场效应管 原理及检测方法详解与作用是什么

什么是双栅场效应管

双栅(zha)场效应管有一(yi)个(ge)源极、一(yi)个(ge)漏极和两(liang)个(ge)栅(zha)极，在金属栅(zha)极与沟道之(zhi)间(jian)有一(yi)层二氧化硅绝缘层，因此具有很高(gao)的(de)输入电阻，其(qi)中两(liang)个(ge)栅(zha)极是互相独立的(de)，使得(de)它可以用(yong)来作高(gao)频(pin)放大器(qi)、混频(pin)器(qi)、解调器(qi)及增益(yi)控制放大器(qi)等。

双栅场效应管的原理解析

双栅(zha)(zha)场(chang)效应(ying)管(guan)也(ye)称(cheng)为(wei)双栅(zha)(zha)mos管(guan)。它是(shi)(shi)一(yi)个管(guan)子中有(you)两个控(kong)制极(ji)。从结构上(shang)来(lai)看可以认(ren)为(wei)是(shi)(shi)两个单栅(zha)(zha)场(chang)效应(ying)管(guan)的(de)(de)串联，增加(jia)了第(di)二栅(zha)(zha)极(ji)g2，它具有(you)一(yi)定的(de)(de)屏(ping)蔽作用，使得(de)漏极(ji)与(yu)第(di)一(yi)栅(zha)(zha)极(ji)之(zhi)间(jian)的(de)(de)反馈电容(rong)变得(de)很(hen)小(xiao)，如彩色电视机高频调作用的(de)(de)双栅(zha)(zha)场(chang)效应(ying)管(guan)高频放大(da)器。双栅(zha)(zha)场(chang)效应(ying)管(guan)高频放大(da)器从结构上(shang)来(lai)说可以认(ren)为(wei)是(shi)(shi)共源-共栅(zha)(zha)放大(da)器的(de)(de)形(xing)式。值得(de)注(zhu)意的(de)(de)是(shi)(shi)栅(zha)(zha)g2的(de)(de)电压(ya)时可以改变场(chang)效应(ying)管(guan)正向传输特性曲线的(de)(de)斜(xie)率(lv)，从而改变高频放大(da)器的(de)(de)增益(yi)。

双栅场效应管的检测方法

1．判定栅极g

将万用表拨至r×1k档分(fen)别测量三个(ge)管(guan)脚(jiao)(jiao)之间(jian)的电(dian)阻(zu)。若(ruo)发现某(mou)脚(jiao)(jiao)与其字两脚(jiao)(jiao)的电(dian)阻(zu)均呈无(wu)穷(qiong)大，并且交换表笔后仍为无(wu)穷(qiong)大，则证明此脚(jiao)(jiao)为g极，因为它(ta)和另外两个(ge)管(guan)脚(jiao)(jiao)是(shi)绝缘(yuan)的。

2．判定源极s、漏极d

由图1可见，在源-漏之间(jian)有一个pn结，因此(ci)根(gen)据pn结正(zheng)、反(fan)向(xiang)电阻存在差异，可识别s极与d极。用交换表笔法测两次电阻，其(qi)中电阻值较低（一般为几(ji)(ji)千(qian)欧(ou)至十(shi)几(ji)(ji)千(qian)欧(ou)）的(de)一次为正(zheng)向(xiang)电阻，此(ci)时黑表笔的(de)是s极，红表笔接d极。

3．测量漏-源通态电(dian)阻rds（on）

将g-s极(ji)短路，选择万用表的r×1档(dang)，黑表笔接s极(ji)，红表笔接d极(ji)，阻值应为几(ji)欧至十几(ji)欧。 由于(yu)测试(shi)条件不(bu)同，测出(chu)的rds（on）值比手(shou)册中(zhong)给出(chu)的典型(xing)(xing)值要高一(yi)些(xie)。例(li)如用500型(xing)(xing)万用表r×1档(dang)实测一(yi)只irfpc50型(xing)(xing)vmos管，rds（on）=3.2w，大于(yu)0.58w（典型(xing)(xing)值）。

4．检查跨导

将万用(yong)表置于r×1k（或r×100）档，红表笔接(jie)(jie)s极(ji)(ji)，黑表笔接(jie)(jie)d极(ji)(ji)，手持螺丝刀去碰(peng)触(chu)栅极(ji)(ji)，表针(zhen)应有明显偏转，偏转愈大，管子的跨导愈高。

双栅场效应管作用

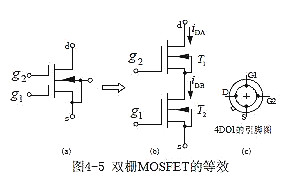

双栅(zha)(zha)场(chang)效应管(guan)T可(ke)用来构成可(ke)控(kong)增(zeng)益(yi)放大(da)器(qi)，输入信号加(jia)(jia)在G1 上， G2交流接地(di)，改变加(jia)(jia)在G2上的(de)偏压，就可(ke)控(kong)制放大(da)器(qi)的(de)增(zeng)益(yi)。图4-5 所示是双栅(zha)(zha)场(chang)效应管(guan)4DO1的(de)引脚分布(bu)图。双栅(zha)(zha)场(chang)效应管(guan)多用于(yu)可(ke)控(kong)增(zeng)益(yi)放大(da)器(qi)和高频电子(zi)线路中。
