锂电池的构成

锂(li)电(dian)池主要(yao)(yao)由两大块构(gou)(gou)成，电(dian)芯和(he)保护板(ban)PCM（动力电(dian)池一(yi)般称为电(dian)池管理(li)系(xi)统(tong)BMS），电(dian)芯相(xiang)当于锂(li)电(dian)池的心(xin)脏(zang)，管理(li)系(xi)统(tong)相(xiang)当于锂(li)电(dian)池的大脑。电(dian)芯主要(yao)(yao)由正极材料、负(fu)极材料、电(dian)解液、隔膜(mo)和(he)外(wai)壳构(gou)(gou)成，而保护板(ban)主要(yao)(yao)由保护芯片(pian)(pian)（或管理(li)芯片(pian)(pian)）、MOS管、电(dian)阻、电(dian)容和(he)PCB板(ban)等(deng)构(gou)(gou)成。

锂电池分类

锂(li)电(dian)池可以分(fen)成(cheng)两个大类(lei)：一次(ci)性不(bu)可充电(dian)电(dian)池和二次(ci)充电(dian)电(dian)池（又称为蓄电(dian)池）。

不可充电(dian)电(dian)池(chi)如(ru)锂(li)(li)二氧(yang)化锰电(dian)池(chi)、锂(li)(li)-亚硫(liu)酰胺电(dian)池(chi)。

二(er)次充电电池又可以分为下面根(gen)据不同的情(qing)况分类。

1． 按外(wai)型分：方形(xing)锂电(dian)(dian)池（如(ru)普通手机(ji)电(dian)(dian)池）和圆柱形(xing)锂电(dian)(dian)池（如(ru)电(dian)(dian)动工具(ju)的18650）；

2． 按(an)外包材料(liao)分(fen)：铝(lv)壳(qiao)锂电(dian)池，钢壳(qiao)锂电(dian)池，软包电(dian)池；

3．按正极材料分：钴酸锂(li)（LiCoO2）、锰酸锂(li)（LiMn2O4）、三元锂(li)（LiNixCoyMnzO2）、磷酸铁锂(li)（LiFePO4）；

4． 按电(dian)解(jie)液(ye)状(zhuang)态分：锂离子(zi)电(dian)池（LIB）和聚合物电(dian)池（PLB）；

5． 按用途分：普通电(dian)(dian)池和动力电(dian)(dian)池。

6． 按性能特性分：高(gao)容量电(dian)(dian)池、高(gao)倍率电(dian)(dian)池、高(gao)温电(dian)(dian)池、低温电(dian)(dian)池等。

锂电池的关键参数

一般(ban)锂电池参(can)数范围是(shi)在：50A 30V，90A 30V，110A 40V，160A 60V。

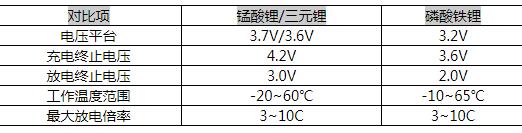

（KIA原厂(chang)直销系列MOS管(guan)国(guo)内合作客(ke)户(hu)，拓邦，德赛，欣旺达，力通威(wei)等保(bao)护板(ban)厂(chang)家(jia)锂电(dian)(dian)池(chi)由于其本身特性决定不(bu)能(neng)过(guo)充(chong)、不(bu)能(neng)过(guo)放、不(bu)能(neng)过(guo)流、不(bu)能(neng)过(guo)温(wen)，因此考虑(lv)安(an)全性和电(dian)(dian)池(chi)寿命，电(dian)(dian)池(chi)要做好相(xiang)关保(bao)护。有几个参数是(shi)经常碰到的，一(yi)并列出(chu)来。电(dian)(dian)压情况不(bu)同厂(chang)商(shang)差(cha)异不(bu)大，工作温(wen)度和放电(dian)(dian)倍率不(bu)同的电(dian)(dian)池(chi)或不(bu)同的厂(chang)家(jia)会有一(yi)些差(cha)异。

锂电池应用领域

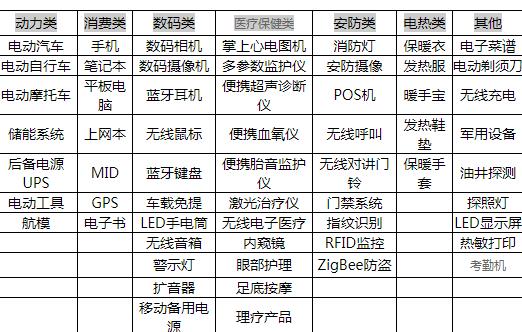

电(dian)池主要应用在消费(fei)类产(chan)品(pin)、数码类产(chan)品(pin)、动力(li)产(chan)品(pin)、医(yi)疗和安防(fang)等。

锂电池保护板电路图

锂(li)(li)在元(yuan)素周期(qi)表上第3位，外(wai)层电(dian)(dian)(dian)子(zi)1个，容易失去形(xing)成稳定(ding)结构(gou)，所以(yi)是非常活泼的一种金(jin)属(shu)。而(er)锂(li)(li)离子(zi)电(dian)(dian)(dian)池(chi)具有(you)放电(dian)(dian)(dian)电(dian)(dian)(dian)流大、内(nei)阻低、寿(shou)命(ming)(ming)长、无记忆效应(ying)等(deng)被人们广泛使用，锂(li)(li)离子(zi)电(dian)(dian)(dian)池(chi)在使用中严禁过充(chong)电(dian)(dian)(dian)、过放电(dian)(dian)(dian)、短路，否则将会(hui)使电(dian)(dian)(dian)池(chi)起火、爆炸等(deng)致命(ming)(ming)缺点，所以(yi)，在使用可充(chong)锂(li)(li)电(dian)(dian)(dian)池(chi)都会(hui)带有(you)一块保(bao)护板来保(bao)护电(dian)(dian)(dian)芯(xin)的安(an)全(quan)。

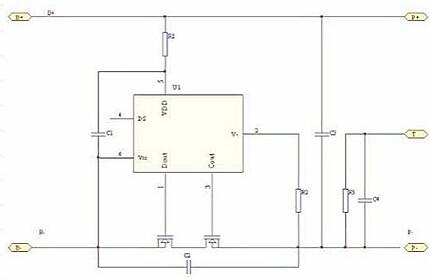

保(bao)护板有两(liang)个核心部件：一块(kuai)保(bao)护IC，它是(shi)由精确的(de)比(bi)较器来(lai)获得可靠的(de)保(bao)护参(can)数(shu)；另外是(shi)MOSFET串在主充放电回路中担当高速开(kai)关，执行保(bao)护动(dong)作(zuo)。电路原理(li)图如下(xia)：

下(xia)面介(jie)绍(shao)：锂(li)(li)电(dian)池(chi)保护(hu)板主要由维护(hu)IC（过(guo)压维护(hu)）和(he)MOS管（过(guo)流(liu)维护(hu)）构成(cheng)，是用(yong)(yong)(yong)来保护(hu)锂(li)(li)电(dian)池(chi)电(dian)芯安全(quan)的器材。锂(li)(li)电(dian)池(chi)具有放(fang)电(dian)电(dian)流(liu)大、内阻低、寿数长(zhang)、无回忆效应(ying)等(deng)被人们(men)广泛(fan)运(yun)(yun)用(yong)(yong)(yong)，锂(li)(li)离子电(dian)池(chi)在(zai)运(yun)(yun)用(yong)(yong)(yong)中禁止过(guo)充(chong)电(dian)、过(guo)放(fang)电(dian)、短路(lu)，不然将会使电(dian)池(chi)起火(huo)、爆破等(deng)丧命缺陷(xian)，所(suo)以，在(zai)运(yun)(yun)用(yong)(yong)(yong)可充(chong)锂(li)(li)电(dian)池(chi)都会带(dai)有一块维护(hu)板来维护(hu)电(dian)芯的安全(quan)。

1、电压保护能力

过充电(dian)保(bao)护(hu)板：保(bao)护(hu)板有必要具(ju)有防止电(dian)芯电(dian)压(ya)超(chao)越预设值的(de)才干过放电(dian)维护(hu)：保(bao)护(hu)板有必要具(ju)有防止电(dian)芯电(dian)压(ya)底于预设值的(de)才干。

2、电流能力

保(bao)(bao)护(hu)板作(zuo)(zuo)为(wei)锂电芯(xin)的(de)安全保(bao)(bao)护(hu)器材(cai)，既要在设(she)备(bei)的(de)正常(chang)作(zuo)(zuo)业电流规模内，能可靠工作(zuo)(zuo)，又要在当电池被意外短路或过(guo)流时能迅速(su)动(dong)作(zuo)(zuo)，使(shi)电芯(xin)得到保(bao)(bao)护(hu)。

3、导(dao)通电阻

定(ding)义：当充电电流为500mA时，MOS管(guan)的(de)导通阻抗。

由于通(tong)讯(xun)设(she)备的(de)工(gong)作频率较高，数据传输(shu)要求(qiu)误码率低，其脉(mai)冲串的(de)上升(sheng)及下(xia)降沿陡，故对电(dian)(dian)池的(de)电(dian)(dian)流输(shu)出(chu)能力和电(dian)(dian)压稳定度要求(qiu)高，因而保(bao)护板(ban)的(de)MOS管(guan)开(kai)关导通(tong)时电(dian)(dian)阻要小(xiao)，单(dan)节电(dian)(dian)芯保(bao)护板(ban)通(tong)常在(zai)(zai)70mΩ，如(ru)太大会导致通(tong)讯(xun)设(she)备作业不(bu)正常，如(ru)手机在(zai)(zai)通(tong)话(hua)时突(tu)然断线、电(dian)(dian)话(hua)接不(bu)通(tong)、噪声等(deng)现(xian)象。

4、自耗电流(liu)

定义(yi)：IC作(zuo)业电压为3。6V，空(kong)载状况下，流经保护IC的作(zuo)业电流，一(yi)般(ban)极小(xiao)。

保(bao)护(hu)板(ban)的自耗(hao)电(dian)流直(zhi)接影响电(dian)池的待机时(shi)刻，通常规(gui)则保(bao)护(hu)板(ban)的自耗(hao)电(dian)流小(xiao)于(yu)10微安。

5、机械功能、温度适(shi)应能力、抗(kang)静电能力

保(bao)护板有必要能(neng)通过国标规(gui)则的(de)轰动，冲击(ji)实验;保(bao)护板在40到85度能(neng)安全(quan)工作，能(neng)经受±15KV的(de)非触摸ESD静(jing)电测验。

锂电池保护板常用MOS管型号
