TO-220与TO-220F的区别（性能(neng)、外观(guan)尺寸）及(ji)为何要分两种封(feng)装-KIA MOS管
信(xin)息(xi)来源：本站 日期(qi)：2018-12-28
TO-220与TO-220F的(de)区(qu)别下文将会讲到，现在了解一下TO-220与TO220F是什么？TO-220封(feng)装外(wai)形( Transistor Outline Package)是一种大功(gong)率晶体管、中小规模集成电(dian)路等(deng)常采用的(de)一种直(zhi)插(cha)式的(de)封(feng)装形式。其中，TO英文是 Transistor Outline的(de)缩写。通常，TO-220为单排(pai)直(zhi)插(cha)，一般可(ke)以引出3个、5个或7个脚(jiao)。标准(zhun)的(de)TO-220封(feng)装外(wai)形（七个引脚(jiao)）。
TO-220与(yu)TO-202F外型基本相(xiang)同，都(dou)是2.54mm脚(jiao)距的3脚(jiao)单列(lie)直插封装(zhuang)。TO-220F是全塑(su)封装(zhuang)，上到散热(re)器(qi)上不必加(jia)绝(jue)缘垫。TO-220带(dai)金属(shu)片与(yu)中间脚(jiao)相(xiang)连的，如装(zhuang)散热(re)器(qi)的话(hua)要加(jia)绝(jue)缘垫。

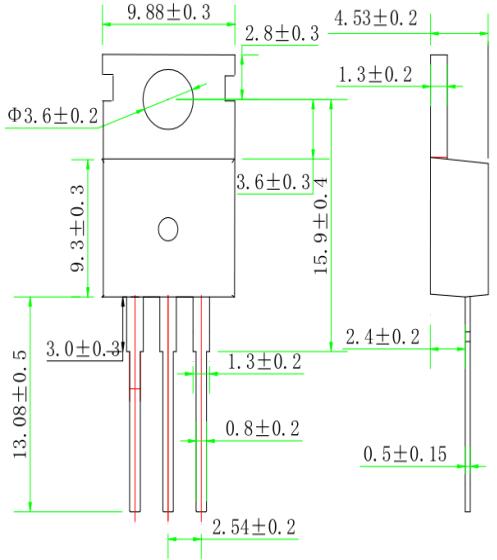

TO-220

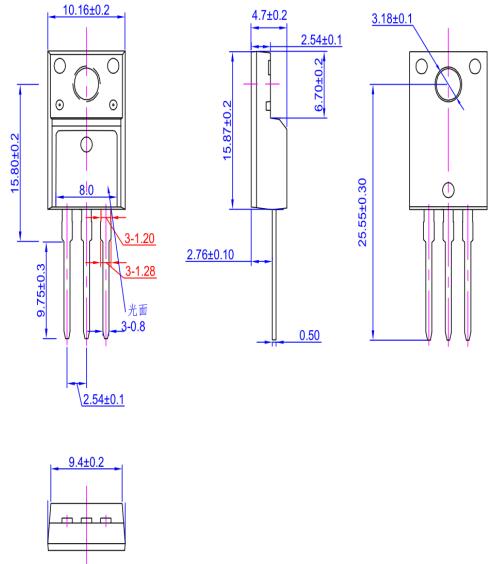

TO-220F
TO-220、TO-220F：TO-220F是全塑(su)封装(zhuang)，装(zhuang)到(dao)散(san)热器上时不必加绝(jue)缘垫(dian)；TO-220带金属(shu)片与中间脚相连，装(zhuang)散(san)热器时要加绝(jue)缘垫(dian)。这两种封装(zhuang)样式的(de)MOS管外观(guan)差不多(duo)，可以(yi)互换使(shi)用。
在(zai)电子元器(qi)件采(cai)购的(de)很(hen)多时(shi)候，由于(yu)度(du) TO-220 .TO-220F 的(de)不了(le)解(jie)，性能无(wu)从的(de)得知，其之间的(de)区(qu)别(bie)也无(wu)法分清楚，很(hen)多时(shi)候就因为这样(yang)发生一些(xie)小麻烦。下面我们就来讲(jiang)讲(jiang)TO-220 与 TO-220F，从而让(rang)的(de)大家了(le)解(jie)并(bing)便于(yu)选购。
TO-220和TO-220F两个封装的(de)Pd不同，源于两种封装的(de)Rjc不同所致，Tj一般是(shi)(shi)到(dao)150℃，认为Tj=Tc+Pd*Rjc，其中，Tc是(shi)(shi)离晶(jing)圆(yuan)最近的(de)结构外壳的(de)温度，Pd是(shi)(shi)MOSFET上(shang)承载的(de)功耗(hao)，Rjc是(shi)(shi)Juction to case的(de)热阻(zu)。
很重(zhong)要(yao)的一个原(yuan)因是散热TO-220的(de)(de)(de)封装(zhuang)后面是一块铁片，总所皆(jie)知，铁的(de)(de)(de)导热性是非(fei)常好，可(ke)以有效的(de)(de)(de)解(jie)决(jue)散(san)热的(de)(de)(de)问题。
那么就(jiu)有人会问了(le)，TO-220F 是全(quan)塑(su)封的(de)，那岂不(bu)是起不(bu)到散热的(de)作用了(le)？
答案肯定是不会的(de)啦，在通风条件良好的(de)情(qing)况下(xia)使(shi)用，就要考(kao)虑(lv)到(dao)一个(ge)绝缘性的(de)问(wen)题了(le)。 TO-220F 全塑(su)料包裹(guo)，使(shi)产品的(de)缘性大(da)(da)大(da)(da)提升，也会因空气潮(chao)湿而发生漏电现象。简单来说，TO-220的(de)Rjc小于TO-220的(de)Rjc，TO-220封装(zhuang)的(de)散热优于TO-220F封装(zhuang)的(de)散热，220F的(de)绝缘好些，220的(de)效率相对来讲会稍大点，但是差异并(bing)不是特别明显(xian)。
