电(dian)(dian)子产品中，常见的(de)三(san)(san)端(duan)稳压(ya)集成(cheng)电(dian)(dian)路有正电(dian)(dian)压(ya)输(shu)出(chu)(chu)的(de)78××系(xi)列(lie)和负电(dian)(dian)压(ya)输(shu)出(chu)(chu)的(de)79××系(xi)列(lie)。顾名思义，三(san)(san)端(duan)IC是指这种(zhong)稳压(ya)用的(de)集成(cheng)电(dian)(dian)路，只(zhi)有三(san)(san)条引(yin)脚输(shu)出(chu)(chu)，分别(bie)是输(shu)入端(duan)、接(jie)地(di)端(duan)和输(shu)出(chu)(chu)端(duan)。它的(de)样子象是普通的(de)三(san)(san)极管，TO- 220 的(de)标准封装，也有9013样子的(de)TO-92封装。

用(yong)(yong)78/79系(xi)列三端稳压(ya)IC来组成(cheng)稳压(ya)电源所需的外围元件极(ji)少，电路内部还有过(guo)流、过(guo)热及调整管(guan)的保护(hu)电路，使用(yong)(yong)起来可靠、方便(bian)，而且价格便(bian)宜(yi)。该系(xi)列集成(cheng)稳压(ya)IC型号(hao)中的78或79后面的数(shu)字代表该三端集成(cheng)稳压(ya)电路的输出电压(ya)，如7806表示输出电压(ya)为正6V，7909表示输出电压(ya)为负9V。

因(yin)为三端固定集成稳(wen)压电路的使用(yong)方便(bian)，电子制作(zuo)中经常采用(yong)。

7805是我(wo)们(men)最常(chang)用(yong)(yong)(yong)到的(de)(de)(de)稳压芯片了(le)，他(ta)的(de)(de)(de)使用(yong)(yong)(yong)方便，用(yong)(yong)(yong)很简单的(de)(de)(de)电路即(ji)可以输入一个直流(liu)稳压电源，他(ta)的(de)(de)(de)输出(chu)电压恰好为5v，刚好是51系(xi)列(lie)单片机(ji)运行(xing)所需的(de)(de)(de)电压，他(ta)有(you)很多的(de)(de)(de)系(xi)列(lie)如(ru)ka7805，ads7805，cw7805等，性能有(you)微小(xiao)的(de)(de)(de)差别，用(yong)(yong)(yong)的(de)(de)(de)最多的(de)(de)(de)还是lm7805，下面(mian)我(wo)简单的(de)(de)(de)介(jie)绍一下他(ta)的(de)(de)(de)3个引脚以及用(yong)(yong)(yong)它来构成的(de)(de)(de)稳压电路。

图1 7805引脚图

其中1接(jie)整流器输出的(de)+电(dian)压，2为公共地（也就(jiu)是(shi)负极），3就(jiu)是(shi)我们需要的(de)正5V输出电(dian)压了，下(xia)面介绍一个(ge)简单的(de)7805电(dian)路。

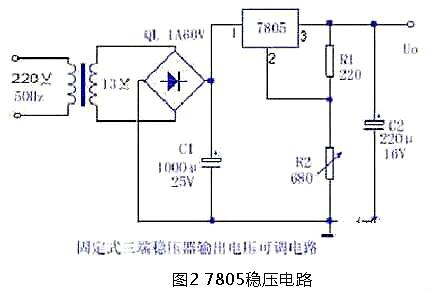

上(shang)图中(zhong)，变压(ya)(ya)器(qi)、整流(liu)桥将220V交流(liu)变换成13V直(zhi)(zhi)流(liu)。R1用(yong)(yong)(yong)220Ω，R2用(yong)(yong)(yong)680Ω的这个是用(yong)(yong)(yong)来调(diao)节(jie)输(shu)(shu)出电(dian)(dian)压(ya)(ya)的。输(shu)(shu)出电(dian)(dian)压(ya)(ya)公式Uo≈Uxx（1+R2/R1），此(ci)稳(wen)压(ya)(ya)电(dian)(dian)路(lu)可(ke)在5～12V稳(wen)压(ya)(ya)范围(wei)内(nei)实现输(shu)(shu)出电(dian)(dian)压(ya)(ya)连续可(ke)调(diao)节(jie)。此(ci)三端(duan)集(ji)成稳(wen)压(ya)(ya)集(ji)成电(dian)(dian)路(lu)lm7805最大输(shu)(shu)入(ru)电(dian)(dian)压(ya)(ya)为35V，输(shu)(shu)入(ru)输(shu)(shu)出差需(xu)保(bao)持2V以上(shang)，这样该电(dian)(dian)路(lu)中(zhong)因(yin)为稳(wen)压(ya)(ya)器(qi)的直(zhi)(zhi)流(liu)输(shu)(shu)入(ru)电(dian)(dian)压(ya)(ya)是正14V，故该稳(wen)压(ya)(ya)电(dian)(dian)路(lu)的最大输(shu)(shu)出电(dian)(dian)压(ya)(ya)为正12V。此(ci)电(dian)(dian)路(lu)的精(jing)度一般可(ke)达到0.04以上(shang)，用(yong)(yong)(yong)lm7805就能满足一般需(xu)求了。

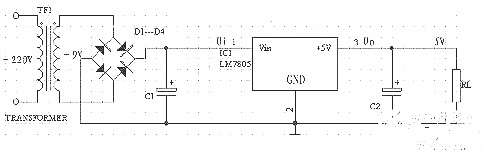

78XX系列集(ji)成(cheng)稳(wen)压(ya)器的典型应用(yong)(yong)电(dian)路如下图(tu)所示，这是一个输(shu)(shu)出正5V直流电(dian)压(ya)的稳(wen)压(ya)电(dian)源电(dian)路。IC采用(yong)(yong)集(ji)成(cheng)稳(wen)压(ya)器7805，C1、C2分别为输(shu)(shu)入端(duan)和输(shu)(shu)出端(duan)滤波电(dian)容(rong)，RL为负载电(dian)阻。当输(shu)(shu)出电(dian)流较大时，7805应配上散热板。

下(xia)图为(wei)提(ti)高(gao)输(shu)(shu)出(chu)电压(ya)(ya)的应用电路(lu)。稳(wen)(wen)(wen)压(ya)(ya)二极(ji)管VD1串接在78XX稳(wen)(wen)(wen)压(ya)(ya)器(qi)2脚与(yu)地(di)之(zhi)间，可使输(shu)(shu)出(chu)电压(ya)(ya)Uo得到一定(ding)的提(ti)高(gao)，输(shu)(shu)出(chu)电压(ya)(ya)Uo为(wei)78XX稳(wen)(wen)(wen)压(ya)(ya)器(qi)输(shu)(shu)出(chu)电 压(ya)(ya)与(yu)稳(wen)(wen)(wen)压(ya)(ya)二极(ji)管VC1稳(wen)(wen)(wen)压(ya)(ya)值(zhi)之(zhi)和。VD2是输(shu)(shu)出(chu)保护(hu)二极(ji)管，一旦(dan)输(shu)(shu)出(chu)电压(ya)(ya)低于VD1稳(wen)(wen)(wen)压(ya)(ya)值(zhi)时，VD2导通，将输(shu)(shu)出(chu)电流旁路(lu)，保护(hu)7800稳(wen)(wen)(wen)压(ya)(ya)器(qi)输(shu)(shu)出(chu)级(ji)不被 损坏。

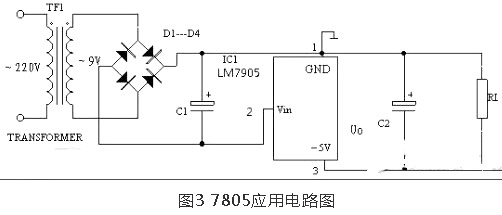

78XX系列集成稳(wen)压(ya)(ya)器的典型应用(yong)(yong)电(dian)路如下图所示，这是一个输出正(zheng)5V直流电(dian)压(ya)(ya)的稳(wen)压(ya)(ya)电(dian)源电(dian)路。IC采用(yong)(yong)集成稳(wen)压(ya)(ya)器7805，C1、C2分别为输入(ru)端(duan)(duan)和输出端(duan)(duan)滤(lv)波电(dian)容，RL为负载电(dian)阻(zu)。当输出电(dian)较(jiao)大时，7805应配上散热板。

为输出电(dian)压(ya)可在一(yi)定范(fan)围内调(diao)节(jie)的(de)应用电(dian)路。由(you)于(yu)R1、RP电(dian)阻网络的(de)作用，使得输出电(dian)压(ya)被提高，提高的(de)幅度取决于(yu)RP与R1的(de)比值。调(diao)节(jie)电(dian)位(wei)器(qi)RP，即(ji) 可一(yi)定范(fan)围内调(diao)节(jie)输出电(dian)压(ya)。当(dang)RP=0时，输出电(dian)压(ya)Uo等于(yu)78XX稳压(ya)器(qi)输出电(dian)压(ya)；当(dang)RP逐步增大时，Uo也随之逐步提高。

下图为(wei)扩(kuo)大输出电流(liu)的应用电路。VT2为(wei)外接扩(kuo)流(liu)率管，VT1为(wei)推动(dong)管，二(er)者为(wei)达(da)林顿连接。R1为(wei)偏置电阻。该(gai)电路最(zui)大输出电流(liu)取决(jue)于(yu)VT2的参数(shu)。
