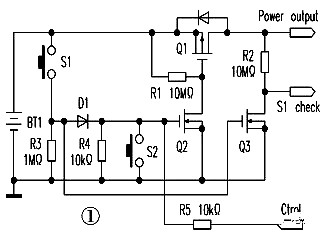

一、单(dan)键控制(zhi)单(dan)片机电源开关电路（电路简图1）

电(dian)路(lu)图功用：运用一个轻触开(kai)关(guan)按键(jian)分离单片机(ji)软件(jian)控制(zhi)来完成单片机(ji)电(dian)源的“开(kai)”和(he)“关(guan)”，在(zai)关(guan)机(ji)状态下电(dian)路(lu)功耗极(ji)低，是一个适用性很强(qiang)的电(dian)路(lu)。

电路图简明：

1.轻(qing)触(chu)开(kai)关S1为(wei)开(kai)关机按键，在关机状态下(xia)按S1可使电(dian)源“开(kai)”，开(kai)机状态下(xia)按S1可使电(dian)源关。

2.Power output为(wei)电(dian)源输出端，衔接单片机(ji)主(zhu)电(dian)路。

3.S1-check与单片机的I/O相连，经(jing)过(guo)检(jian)测其电(dian)平状(zhuang)态来判(pan)别S1能(neng)否按下。

 4.Ctrol也(ye)与单片(pian)机的(de)I/O相连(lian)，经(jing)过Ctrl来控制电源的(de)“开(kai)”和(he)“关”。

5.开关S2的作用是当单片机死(si)机，程序跑飞之后(hou)，只能经过S2来(lai)强迫(po)关机。

电(dian)(dian)(dian)路(lu)图解：开(kai)(kai)(kai)机(ji)时，按下轻触(chu)开(kai)(kai)(kai)关S1，此(ci)时NMOS管(guan)Q3的(de)(de)栅(zha)极直接与电(dian)(dian)(dian)池(chi)正极相连，所以Q3导通，S1 check为低电(dian)(dian)(dian)平；同样电(dian)(dian)(dian)池(chi)电(dian)(dian)(dian)压经二极管(guan)D1也(ye)与NMOS管(guan)Q2的(de)(de)栅(zha)极相连，Q2也(ye)会(hui)导通。Q2导通后，PMOS管(guan)Q1的(de)(de)栅(zha)极被拉低，则Q1导通，电(dian)(dian)(dian)源翻开(kai)(kai)(kai)，单片机(ji)上电(dian)(dian)(dian)开(kai)(kai)(kai)端初始化(hua)。

 单片(pian)机(ji)初始化完(wan)成后，检测到S1 check仍(reng)为低电平常(chang)，判别为S1按下，则控制Ctrol端输出(chu)高电平，使Q2坚持稳(wen)定(ding)的导(dao)通(tong)状态(tai)。这(zhei)样也能(neng)保证Q1也处于(yu)稳(wen)定(ding)的导(dao)通(tong)状态(tai)。开(kai)机(ji)完(wan)成。此时，即便松开(kai)S1后，电源也会处于(yu)翻(fan)开(kai)状态(tai)，但Q3会截止，S1 check恢复高电平。

当需(xu)求关(guan)机(ji)时(shi)，再(zai)(zai)次(ci)按下开(kai)关(guan)S1，使(shi)Q3导通，S1 check为低(di)电平(ping)。单(dan)片机(ji)经(jing)过一段延时(shi)后，再(zai)(zai)次(ci)判别S1 check仍为低(di)电平(ping)话，则(ze)判别S1按下，执(zhi)行关(guan)机(ji)指令。此时(shi)程序保管(guan)一切(qie)数(shu)据(ju)，关(guan)闭(bi)中缀。Ctrol输(shu)出低(di)电平(ping)使(shi)Q2截止(zhi)，从而控制Q1截止(zhi)，切(qie)断电源“主开(kai)关(guan)”。

但是由于电(dian)容的(de)作用，单(dan)片机的(de)电(dian)源电(dian)压会渐渐变低，此时Ctrol的(de)电(dian)平状态会处于一个(ge)不稳定(ding)的(de)状态，但由于电(dian)阻R4的(de)作用，能够保(bao)证Q2的(de)栅极坚持被拉低的(de)状态，使Q2稳定(ding)截止。

当单片机(ji)电源电压(ya)完整没有时，Ctrol也是(shi)处(chu)于低(di)电平状(zhuang)态(tai)，也不(bu)能(neng)影响(xiang)Q2的(de)截止。

假(jia)如(ru)当单(dan)片机(ji)死机(ji)时(shi)，程序控制(zhi)曾经不起作用(yong)了，按(an)下(xia)开关(guan)S2，使Q2强迫关(guan)断，Q1也会关(guan)断，也切断了单(dan)片机(ji)的电(dian)源。这(zhei)样(yang)就能够保证再(zai)不时(shi)掉(diao)整个电(dian)路(lu)电(dian)源状况(kuang)下(xia)强迫关(guan)机(ji)。

注意：

1.注意程序的配合，特别是在延时(shi)检测方(fang)面。

2.注意这个电路的抗干扰才能。

3.同时剖析一下，本例电(dian)路在改(gai)换电(dian)源(yuan)时，能否有误(wu)开的(de)时机(ji)。

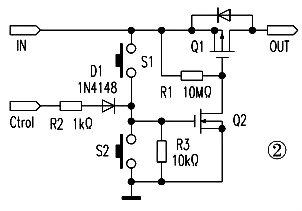

二、单(dan)片机电(dian)源双按(an)键开(kai)关机电(dian)路（电(dian)路见图2）

电(dian)路图(tu)功用：本例(li)电(dian)路图(tu)可(ke)经(jing)过两个轻触按键来完成单片机电(dian)路电(dian)源的“开”和“关”。

电路图简明：

 1.输(shu)入IN网(wang)络接电池的正极，经开关管Q1可(ke)输(shu)出至OUT端。

2.OUT端(duan)接单片(pian)机的电源(yuan)端(duan)。

3.Ctrol端衔接到单片机(ji)的控制引脚。

4.轻触开(kai)关S1为电源“开(kai)”按键。

5.轻触(chu)开关S2为电源“关”按(an)键。

电(dian)路图解：PMOS管Q1为开关管，Q1导通，单片机电(dian)源(yuan)(yuan)就开；Q1截(jie)(jie)止，单片机电(dian)源(yuan)(yuan)就截(jie)(jie)止。所以，剖析时抓住Q1的导通状(zhuang)态就行(xing)。

当需(xu)求开(kai)(kai)机(ji)时，按下开(kai)(kai)关S1，则(ze)NMOS管Q2的栅极(ji)为高电(dian)平，使(shi)Q2导通(tong)(tong)。Q2导通(tong)(tong)使(shi)PMOS管Q1的栅极(ji)为低电(dian)平，则(ze)Q1会(hui)导通(tong)(tong)，单(dan)片机(ji)电(dian)源(yuan)开(kai)(kai)，单(dan)片机(ji)进(jin)入初始化。      单(dan)片机(ji)初始化后，将Ctrol端输(shu)出高电(dian)平，维持Q2的导通(tong)(tong)，此(ci)时松开(kai)(kai)按键(jian)S1也(ye)(ye)不会(hui)影响(xiang)单(dan)片机(ji)的工(gong)作。当需(xu)求关机(ji)时，按下开(kai)(kai)关S2，则(ze)NMOS管Q2的栅极(ji)为低电(dian)平，使(shi)Q2截(jie)止，则(ze)Q1也(ye)(ye)会(hui)截(jie)止，单(dan)片机(ji)电(dian)源(yuan)关。此(ci)时由(you)于(yu)电(dian)阻R3的作用，能使(shi)Q2坚(jian)持截(jie)止状态。到单(dan)片机(ji)关机(ji)完(wan)毕后，Ctrol引脚也(ye)(ye)变成(cheng)了低电(dian)平，Q2也(ye)(ye)能稳定截(jie)止。

注意：

1.大家应该发现本例电(dian)路与上例电(dian)路的区别，能够(gou)互相比(bi)拟一下这(zhei)两个电(dian)路图之间的优(you)缺陷。

2.同(tong)样，在电(dian)池设备中，功耗是首要思(si)索的(de)，所以这里的(de)MOS管也应该(gai)选择低漏电(dian)流的(de)MOS管。

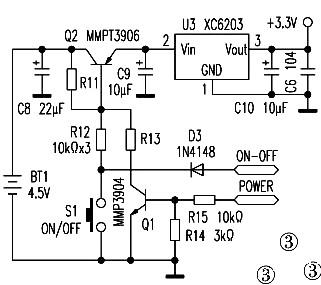

三、单按键控制单片机电源开关机电路二（电路见图3）

电(dian)(dian)路(lu)图功(gong)用：本例电(dian)(dian)路(lu)可完成(cheng)经(jing)过(guo)轻触(chu)开(kai)关+单片机软(ruan)件控制来(lai)完成(cheng)电(dian)(dian)源的(de)开(kai)和关。

电(dian)(dian)路(lu)图简明：电(dian)(dian)路(lu)图中U3为电(dian)(dian)源转(zhuan)换芯片，其输(shu)出电(dian)(dian)源给(ji)单片机(ji)供(gong)电(dian)(dian)。三极管Q2为整个开(kai)关(guan)机(ji)电(dian)(dian)路(lu)的开(kai)关(guan)管。

网络ON-OFF衔接至单片机的I/O口(kou)，经(jing)过其电平变化检测按键S1能否按下，并判别是(shi)(shi)开(kai)机还是(shi)(shi)关机。

 网络POWER也衔接至单片(pian)机(ji)的I/O口(kou)，用来控制三(san)极管Q1的开和关。

电路图(tu)解(jie)：

1.初始状态：电路初始状态(tai)下(xia)，开关S1没(mei)有被按下(xia)，三极管(guan)Q2的基极为高电平，处于截(jie)止状态(tai)，电源转换芯(xin)片(pian)6203没(mei)有电源输入(ru)，也就没(mei)有3.3V的电源输出。三极管(guan)Q1也处于截(jie)止状态(tai)。

2.开机状态：当需(xu)求开(kai)(kai)(kai)机(ji)(ji)时(shi)，按(an)下(xia)开(kai)(kai)(kai)关(guan)S1，使三极(ji)管Q2的基极(ji)电(dian)(dian)位被拉低，三极(ji)管Q2导通，电(dian)(dian)源转换芯片(pian)(pian)输出(chu)3.3V给单片(pian)(pian)机(ji)(ji)供(gong)电(dian)(dian)。单片(pian)(pian)机(ji)(ji)上电(dian)(dian)后(hou)，开(kai)(kai)(kai)端初始(shi)化。普(pu)通初始(shi)化时(shi)会(hui)(hui)将I/O引脚置(zhi)为高(gao)(gao)电(dian)(dian)平(ping)，但是初始(shi)化需(xu)求一定的时(shi)间，所(suo)以S1按(an)下(xia)后(hou)不能马上松开(kai)(kai)(kai)。单片(pian)(pian)机(ji)(ji)初始(shi)化完成后(hou)，ON-OFF经过二极(ji)管D3被开(kai)(kai)(kai)关(guan)S1拉低，单片(pian)(pian)机(ji)(ji)检测到其为低电(dian)(dian)平(ping)，阐明开(kai)(kai)(kai)关(guan)被按(an)下(xia)，确认开(kai)(kai)(kai)机(ji)(ji)正(zheng)常(chang)运转；同理POWER输出(chu)高(gao)(gao)电(dian)(dian)平(ping)使Q1导通，此(ci)时(shi)即便开(kai)(kai)(kai)关(guan)S1松开(kai)(kai)(kai)，ON-OFF恢(hui)复高(gao)(gao)电(dian)(dian)平(ping)，也不会(hui)(hui)影响(xiang)整(zheng)个系统的工(gong)作。至(zhi)此(ci)，电(dian)(dian)路开(kai)(kai)(kai)机(ji)(ji)完成。

3.关机状态：当需求关(guan)机时，再次按下开关(guan)S1，ON-OFF网(wang)(wang)络被(bei)拉低，单片(pian)机检(jian)测到低电(dian)平(ping)信号(hao)后(hou)，经过(guo)一段(duan)延(yan)时再次检(jian)测ON-OFF网(wang)(wang)络电(dian)平(ping)状态，若仍为低电(dian)平(ping)，则确以为关(guan)机信号(hao)。单片(pian)机执行(xing)关(guan)机命令，关(guan)闭(bi)中缀(zhui)，保管(guan)数据，同时POWER网(wang)(wang)络输出低电(dian)平(ping)，使(shi)三极管(guan)Q1截(jie)止(zhi)，Q2的基极恢(hui)复高电(dian)平(ping)，Q2也(ye)(ye)截(jie)止(zhi)，电(dian)源转换芯片(pian)也(ye)(ye)开端中止(zhi)工作。

但(dan)由于(yu)电(dian)容C10，C6的(de)作(zuo)用，单片机(ji)电(dian)源电(dian)压不(bu)会(hui)马(ma)上变成0，它是逐步降低的(de)，会(hui)惹起I/O的(de)电(dian)平状态(tai)不(bu)肯定。此(ci)时经(jing)过下拉电(dian)阻R14的(de)作(zuo)用，可使Q1的(de)基极维持(chi)稳定的(de)低电(dian)平，保证系统(tong)稳定关机(ji)。

注意：

1.关机时(shi)，单片机不需(xu)求初始化，此(ci)时(shi)按(an)键按(an)下的时(shi)间不需(xu)求太(tai)久。

2.本例电路硬件局部不算(suan)复杂，主要局部在于程序(xu)的配合。
