电动车控制器接线图

电(dian)动(dong)(dong)车(che)控(kong)制器(qi)是电(dian)动(dong)(dong)车(che)重要四大件之一，是电(dian)动(dong)(dong)车(che)“大脑”，控(kong)制着(zhe)电(dian)动(dong)(dong)车(che)电(dian)机的(de)启动(dong)(dong)、运(yun)行、进退、速度、停止，电(dian)动(dong)(dong)车(che)如果控(kong)制器(qi)出问(wen)题就(jiu)就(jiu)会寸步难行。所以控(kong)制器(qi)的(de)“健康”很(hen)重要！今日小盟给大家带来电(dian)动(dong)(dong)车(che)控(kong)制器(qi)接线图详解:

一、确定电源正负极，和电门锁线

方法是先把(ba)万用(yong)表打直(zhi)流档上(shang)，再把(ba)万用(yong)表的(de)负(fu)极[黑线(xian)(xian)]接在电(dian)池的(de)负(fu)极上(shang)[地线(xian)(xian)] 然后用(yong)万用(yong)表的(de)正极[红线(xian)(xian)]一(yi)(yi)个一(yi)(yi)个量(liang)，有(you)电(dian)压的(de)是正极[稍微比电(dian)源电(dian)压高点]、无电(dian)压的(de)是负(fu)极，这(zhei)里说明(ming)一(yi)(yi)下，有(you)电(dian)源是三根(gen)线(xian)(xian)，其中那(nei)跟是电(dian)门锁线(xian)(xian)，这(zhei)根(gen)线(xian)(xian)的(de)特(te)点是，打开钥匙(chi)和电(dian)源电(dian)压一(yi)(yi)样，关上(shang)钥匙(chi)没电(dian)压。

二、关上钥匙连接电源线和电门锁线这三根线

控(kong)制器(qi)电(dian)源(yuan)线(xian)粗红(hong)色(se)的(de)是(shi)正极(ji)，粗黑色(se)的(de)是(shi)负极(ji)。接(jie)好(hao)后打开(kai)钥匙，再量(liang)量(liang)电(dian)源(yuan)电(dian)压(ya)和电(dian)门锁线(xian)的(de)电(dian)压(ya)是(shi)不是(shi)正常(chang)，然后在(zai)分别(bie)(bie)量(liang)转把线(xian)的(de)电(dian)源(yuan)电(dian)压(ya)5V左(zuo)右[红(hong)黑线(xian)]，霍尔线(xian)的(de)电(dian)源(yuan)电(dian)压(ya)5V左(zuo)右[红(hong)黑线(xian)][别(bie)(bie)忘了万(wan)用(yong)表打到直流(liu)档上]。

三、各个电压正常对接白色学习线

若反转(zhuan)拔开在对(dui)接一次，电机(ji)(ji)(ji)正(zheng)转(zhuan)后拔开学习线(xian)(xian)(xian)。接转(zhuan)把(ba)(ba)线(xian)(xian)(xian)，一般(ban)按颜色接就可(ke)能了，若还(hai)不可(ke)以(yi)有(you)可(ke)能转(zhuan)把(ba)(ba)坏掉了，那(nei)么拔掉转(zhuan)把(ba)(ba)线(xian)(xian)(xian)，直接连接控(kong)制器转(zhuan)把(ba)(ba)线(xian)(xian)(xian)的红(hong)线(xian)(xian)(xian)和绿线(xian)(xian)(xian)。电机(ji)(ji)(ji)正(zheng)常转(zhuan)，证(zheng)明(ming)转(zhuan)把(ba)(ba)有(you)问，换个转(zhuan)把(ba)(ba)。第四 电机(ji)(ji)(ji)正(zheng)常转(zhuan)后，刹车断(duan)电线(xian)(xian)(xian)，霍尔线(xian)(xian)(xian)，仪(yi)表线(xian)(xian)(xian)等等。

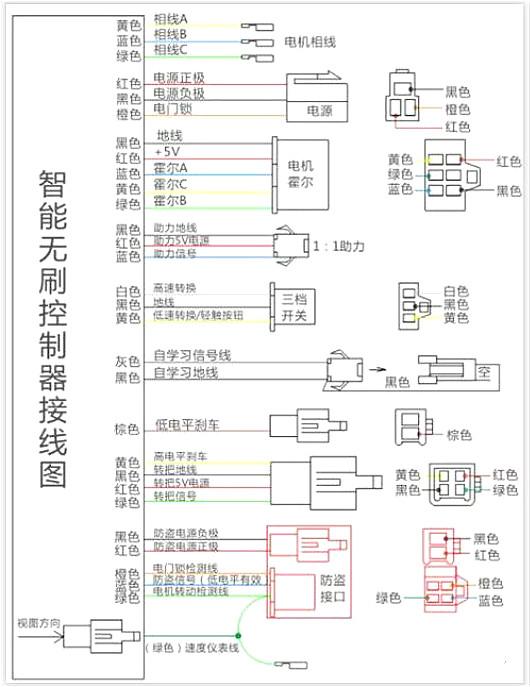

四、控制器的每根线是什么意思可以看产介绍里面图示说明

五、电车上各个线什么意思的确定方法

顺着电(dian)机找到(dao)(dao)电(dian)机3根相位线5根霍尔线，拆(chai)下转把(ba)找到(dao)(dao)3根转把(ba)线，拆(chai)掉刹(cha)把(ba)可以(yi)找到(dao)(dao)2根刹(cha)车线。拆(chai)开电(dian)瓶可以(yi)看到(dao)(dao)“+”电(dian)源正极(ji)“-”电(dian)源负极(ji)。总的来说按大(da)件找，按大(da)件安装(zhuang)，最容易理解最准(zhun)确。

六、若电机还不正常转有可能霍尔坏了

测(ce)试(shi)霍(huo)尔(er)好坏(huai)的(de)(de)方(fang)法(fa)：整车(che)上带电检(jian)测(ce)，先把(ba)(ba)各(ge)线(xian)路及(ji)接(jie)插件都接(jie)好，把(ba)(ba)万用表(biao)拔(ba)到直流电压20V档位，先确认控制器有5V电源输(shu)出，再(zai)用黑(hei)表(biao)笔接(jie)在霍(huo)尔(er)的(de)(de)地(di)线(xian)，红表(biao)笔分别(bie)接(jie)三根信号(hao)线(xian)，在量的(de)(de)同(tong)时，用手轻(qing)(qing)轻(qing)(qing)转(zhuan)动电机，霍(huo)尔(er)正(zheng)常时，万用表(biao)会0V--5V的(de)(de)脉冲(chong)电压的(de)(de)数据显示，如(ru)果测(ce)某只(zhi)霍(huo)尔(er)时没有脉冲(chong)电压，则(ze)这(zhei)只(zhi)霍(huo)尔(er)就坏(huai)了，[这(zhei)种情况(kuang)也可以用指(zhi)针式万用表(biao)检(jian)测(ce)，指(zhi)针在0V--5V之(zhi)间摆动，霍(huo)尔(er)是好的(de)(de)；如(ru)果指(zhi)针不摆动，霍(huo)尔(er)是坏(huai)的(de)(de)]用这(zhei)种方(fang)法(fa)是最为可靠的(de)(de)方(fang)法(fa)，前提(ti)是带电操作。

七、接仪表线

拆开仪表(biao)会发现仪表(biao)有2根线，一根接在(zai)防盗(dao)接口上(shang)一根在(zai)控制器(qi)的仪表(biao)线上(shang)。

八、找转把线

拆(chai)下转把会发(fa)现转把就(jiu)3根线，对着颜色就(jiu)可以找到(dao)了(le)，或者用万用表测量(liang)。

九、接刹车断电线

拆下刹(cha)(cha)把(ba)会(hui)发现(xian)刹(cha)(cha)把(ba)有2根线(xian)[刹(cha)(cha)把(ba)就是一个常开开关]，把(ba)这(zhei)2根线(xian)直接(jie)接(jie)在控制器刹(cha)(cha)车断电上就可(ke)以了(le)。

十、安装完成后

用脚踏称把撑起整车后，连接(jie)好控制器(qi)将学习线对插再打开(kai)电门锁，这时(shi)会(hui)进入自(zi)学习，当转动正常后，如(ru)发(fa)现(xian)电机(ji)运(yun)行(xing)方向相反就(jiu)调一(yi)下调速转把，就(jiu)能改变(bian)电机(ji)运(yun)行(xing)方向，然后拨开(kai)学习线即可。

安装要点：

1、电源正负极一定不(bu)可以接反

2、先(xian)接电源线、电门锁线、转把线、电机线四(si)组线；

3、线(xian)接好打开电门(men)锁(suo)，转转把、若(ruo)倒(dao)转，对接一下(xia)学习线(xian)，就正转了(le)，然后拔(ba)掉学习线(xian)，接好其它线(xian)就可以(yi)了(le)。
