基本逻辑电路(lu)

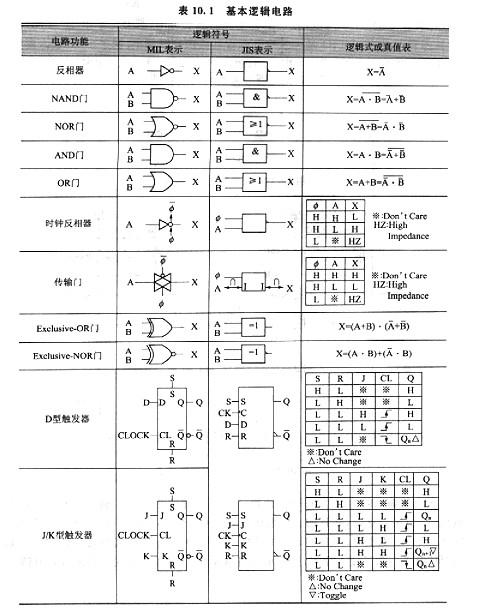

CMOS IC基本逻辑电路列于表10.1。逻辑符号有两种表示法，一种是人们已经熟习的美国MIL-STD标准，另一种是最近展开起来的IEC/JIS标准(IEC60617/JIS C 0617)。
IEC/JIS标准主要用在设(she)(she)计大(da)范(fan)围逻辑电路的(de)场所，以及LSI用户(hu)的(de)产(chan)品设(she)(she)计者作(zuo)为工作(zuo)站运(yun)用的(de)CAD(Computer Aided Design)下具／程序(xu)库中。MIL标准运(yun)用于范(fan)围小的(de)集成电路的(de)设(she)(she)计或IC用户(hu)用逻辑电路将LSI与LSI衔接起(qi)来(lai)时。
正(zheng)逻(luo)辑与负逻(luo)辑
CMOS中(zhong)，不管(guan)是(shi)正逻(luo)辑(ji)还是(shi)负逻(luo)辑(ji)工作条件是(shi)相同的(de)。过去在(zai)逻(luo)辑(ji)电路设计(ji)中(zhong)常(chang)常(chang)为运用(yong)正逻(luo)辑(ji)还是(shi)负逻(luo)辑(ji)而苦恼。但是(shi)，由于得到IC/LSI设计(ji)者(zhe)的(de)支(zhi)持，所(suo)以(yi)往(wang)常(chang)正逻(luo)辑(ji)已被(bei)作为标准运用(yong)。
CMOS标准逻辑也是以正逻辑等效电路作为世界标准。电位高的逻辑电平为“H”，低的电平为“L”，记载在产品的真值表中。真值表的“H”对应于正逻辑的“1”，“L”对应于“0”。
基本电路反相器
CMOS IC的最小电(dian)路／最小逻辑(ji)(ji)就是反(fan)相器。前面曾经(jing)引见过(guo)反(fan)相器的工作原理，图10. 22示出逻辑(ji)(ji)的等(deng)效电(dian)路。
