MOS管(guan)构成(cheng)的存(cun)储矩阵-ROM与RAM重点分析(xi)-KIA MOS管(guan)
信息来源:本站 日期:2018-02-28
半(ban)导体存(cun)储器(qi)是一种能存(cun)储大(da)量二值信(xin)息的半(ban)导体器(qi)件(jian)。按存(cun)储功能可(ke)分为只读存(cun)储器(qi)(ROM)和随机存(cun)储器(qi)(RAM)
只读存储器按写入方式一般分为三种:固定(ding)内(nei)容ROM、可(ke)编程ROM和(he)可(ke)擦除型的(de)EPROM
ROM的基(ji)本结构(gou)如图(tu)所(suo)示
地址译码器相(xiang)当于最小项译码器。而存(cun)储单(dan)元(yuan)是由N沟道增强型(xing)MOS管构(gou)成的(de),可以理解为有MOS管存(cun)在,则其(qi)单(dan)元(yuan)内存(cun)储的(de)信息为1。
地址译码器相(xiang)当(dang)于(yu)“与逻辑矩(ju)阵(zhen)(zhen)”,ROM 存储矩(ju)阵(zhen)(zhen)相(xiang)当(dang)于(yu)“或逻辑矩(ju)阵(zhen)(zhen)”,整个存储器是一个“与或”矩(ju)阵(zhen)(zhen)。一般情况(kuang)下,“与矩(ju)阵(zhen)(zhen)”是不可(ke)编(bian)(bian)程(cheng),而(er)“或矩(ju)阵(zhen)(zhen)”是可(ke)编(bian)(bian)程(cheng)的。
若ROM有(you)n条(tiao)地址线,m条(tiao)位线,则(ze)ROM矩阵的存储容量等于2n×m。
简单了解掩模ROM、PROM、EPROM、E2PROM和快闪存储(chu)器(Flash Memory)的功能,不做重点。

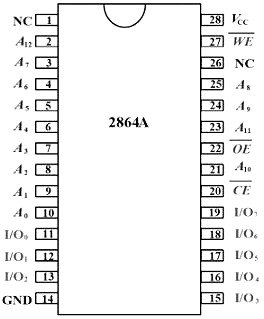

EEPROM典型芯(xin)片(pian)2864A的芯(xin)片(pian)引脚(jiao)如图所示(shi)
A0~A12为地址(zhi)译(yi)码输(shu)入端(duan)(duan),I/O0~I/O7为8位数据输(shu)入输(shu)出端(duan)(duan),CE为片选端(duan)(duan),为写使能端(duan)(duan),为读使能端(duan)(duan)。2864A共有213条字线,8条位线,其(qi) 存储容量为213×8bit(8K byte)。

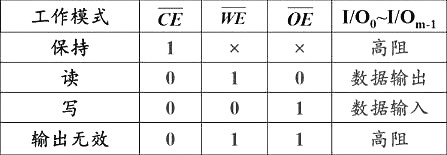

EEPROM 2864的工作方(fang)式如(ru)图所示(shi)
此外Flash Memory芯(xin)片的引脚图和(he)工作方式也要理解掌握(wo)。
RAM按工作原理分为静态(tai)随机存(cun)储(chu)器SRAM和动态(tai)随机存(cun)储(chu)器DRAM。
1、ROM的基本结构和工作(zuo)原理

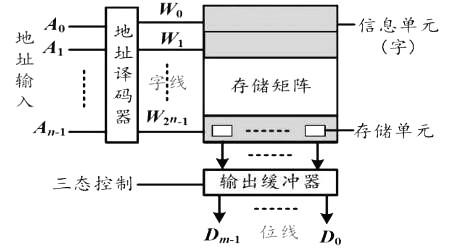

ROM的基本(ben)结构和工作(zuo)方式如图所示
SRAM和DRAM的结构和功能(neng)对比
SRAM:以触(chu)发器为基本存(cun)储单元,所以只要不(bu)掉电,其所存(cun)信息就不(bu)会丢失(shi)。该(gai)类芯片的集成(cheng)度不(bu)如(ru)DRAM, 功耗也比DRAM高,但它的速度比DRAM快,也不(bu)需要刷新电路。一般用(yong)于构成(cheng)高速缓冲存(cun)储器 。
DRAM:一般用MOS型动(dong)态存储单元构成(cheng),结构简单,集成(cheng)度(du)高。但是,如果不及时进(jin)行刷新(xin),极(ji)间(jian)电容中的电 荷会在很(hen)短时间(jian)内(nei)自(zi)然泄(xie)漏(lou),致(zhi)使(shi)信息(xi)丢失。所以(yi),必须为它(ta)配(pei)备专门(men)的刷新(xin)电路。
2、DRAM的刷新方式有三种,了解就好,不做重点。

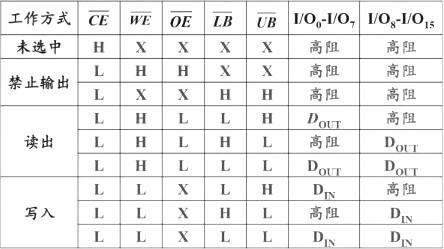

61LV25616芯片的引脚图和功(gong)能表(biao)如图所示
地址线为18根A0~A17,I/O0~I/O15为16位写入/读出数据线,其容(rong)量为218×16 bit=256k×16 bit
1、 位数的扩展
适用于每(mei)片RAM或ROM字(zi)数够(gou)用而位数不够(gou)时。
接(jie)法:将各片(pian)对应(ying)的地址(zhi)线、片(pian)选端、读写控制端分(fen)别接(jie)在一(yi)起,各片(pian)的数据输出(chu)端并行使用即可。

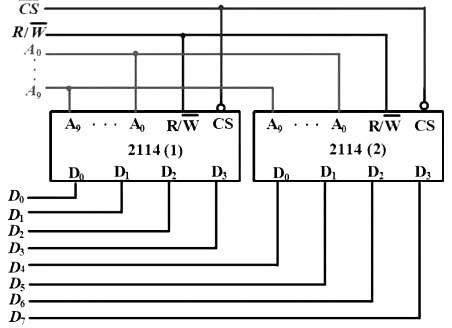

例:用2片(pian)2114(1024×4bit)RAM构(gou)成1024×8bit的RAM
2、数够用而字数不够时
接(jie)(jie)法(fa):将各片对应(ying)的地址线(xian)、读写(xie)控制(zhi)端和(he)数据输出端分别接(jie)(jie)在一起,各片的片选信号由附加(jia)地址位译出。

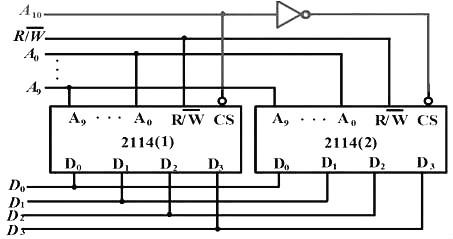

例: 用2片2114(1024×4bit)RAM构成2048×4bit的RAM
