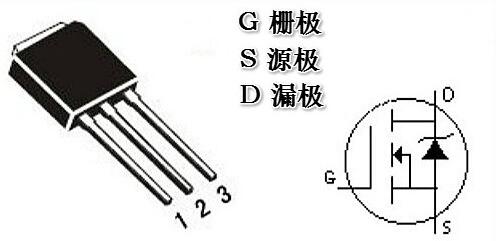

mos管三个极介绍

mos管(guan)共有(you)三(san)个(ge)极，下面(mian)分别来(lai)介绍(shao)一下mos管(guan)三(san)个(ge)极代表什么及其怎么判断三(san)个(ge)极和(he)方(fang)法。

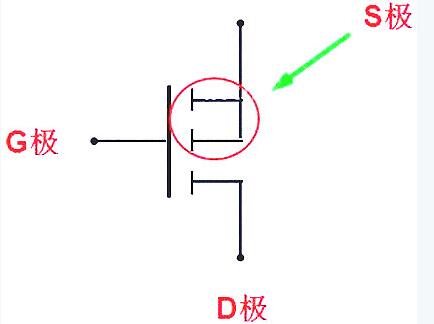

G极(ji)，不(bu)用说比较(jiao)好认。

S极，不论是(shi)p沟道(dao)还是(shi)N沟道(dao)，两(liang)根线相交的就是(shi)；

D极，不论是p沟(gou)道还(hai)是N沟(gou)道，是单独引线的那边。

mos管三个极判断

1.判断栅极G

MOS驱(qu)动(dong)器主要(yao)起波(bo)形整(zheng)形和加强驱(qu)动(dong)的作(zuo)用(yong):假如MOS管的G信号波(bo)形不(bu)够(gou)陡峭，在点评切换(huan)(huan)阶段会造成大量电(dian)能(neng)(neng)损(sun)耗其副(fu)作(zuo)用(yong)是降低(di)电(dian)路转换(huan)(huan)效(xiao)率，MOS管发烧严峻，易热损(sun)坏MOS管GS间存在一定电(dian)容(rong)，假如G信号驱(qu)动(dong)能(neng)(neng)力不(bu)够(gou)，将严峻影响波(bo)形跳(tiao)变的时间.

将G-S极短路(lu)，选择万用表的(de)(de)R×1档，黑表笔接S极，红表笔接D极，阻值(zhi)应为几欧至十几欧。若发现(xian)某脚(jiao)与其字两(liang)脚(jiao)的(de)(de)电阻均呈(cheng)无(wu)限(xian)(xian)大，并且交(jiao)换表笔后(hou)仍为无(wu)限(xian)(xian)大，则证实此脚(jiao)为G极，由于它和(he)另外两(liang)个(ge)管(guan)脚(jiao)是绝缘的(de)(de)。

2.判断源极S、漏极D

将万用表拨至R×1k档分(fen)别丈量三个管脚之间的电阻。用交换表笔法(fa)测(ce)(ce)两次电阻，其中电阻值较(jiao)低(di)（一般为几(ji)千欧至十(shi)几(ji)千欧）的一次为正(zheng)向(xiang)电阻，此时黑表笔的是S极(ji)，红(hong)表笔接(jie)D极(ji)。因(yin)为测(ce)(ce)试前提不同，测(ce)(ce)出(chu)的RDS（on）值比手册中给(ji)出(chu)的典型值要高(gao)一些(xie)。

3.丈量漏-源通态电阻RDS（on）

在源(yuan)-漏之(zhi)间有一个PN结，因此(ci)根(gen)据PN结正(zheng)、反向电阻存(cun)在差异，可识别(bie)S极与(yu)D极。例如用(yong)500型万用(yong)表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W,大于0.58W（典(dian)型值）。

测试步骤如下

mos管(guan)的检测主要是(shi)判断MOS管(guan)漏电(dian)、短路、断路、放大。

其(qi)步骤如(ru)下：

假如有阻值(zhi)没(mei)被测(ce)MOS管有漏电(dian)现象。

1、把连接栅极和源极的电阻(zu)移(yi)开，万用(yong)表红黑(hei)笔不变(bian)，假如移(yi)开电阻(zu)后(hou)表针慢慢逐步退回到高(gao)阻(zu)或无限大，则(ze)MOS管漏电，不变(bian)则(ze)完(wan)好

2、然后一根导线把MOS管(guan)的栅极和源极连(lian)接起来，假如指针立刻返回无(wu)限大，则MOS完(wan)好。

3、把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，好的表针指示应该是无限大。

4、用(yong)一只100KΩ－200KΩ的电(dian)阻连在栅(zha)极(ji)和(he)(he)漏极(ji)上，然后把红笔(bi)接(jie)到(dao)MOS的源(yuan)极(ji)S上，黑笔(bi)接(jie)到(dao)MOS管(guan)的漏极(ji)上，这时表针指示的值一般是0，这时是下(xia)电(dian)荷通(tong)过这个电(dian)阻对MOS管(guan)的栅(zha)极(ji)充(chong)电(dian)，产生栅(zha)极(ji)电(dian)场，因为(wei)电(dian)场产生导(dao)(dao)致导(dao)(dao)电(dian)沟道致使漏极(ji)和(he)(he)源(yuan)极(ji)导(dao)(dao)通(tong)，故(gu)万用(yong)表指针偏(pian)转(zhuan)，偏(pian)转(zhuan)的角度(du)大，放电(dian)性越好。
