mos管sop8封装

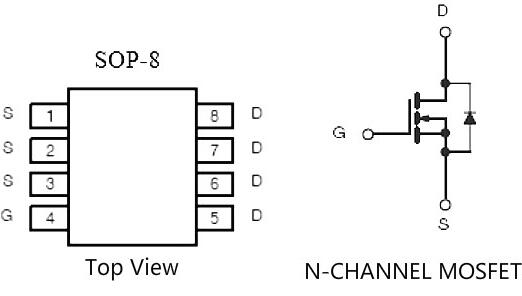

sop8，SOP（Small Out-Line Package）的(de)(de)中文意思是“小外形(xing)封(feng)(feng)装”。SOP是表(biao)面(mian)贴装型封(feng)(feng)装之一，引脚从(cong)封(feng)(feng)装两侧(ce)引出(chu)呈(cheng)海鸥翼状（L 字形(xing)）。材料有塑(su)料和(he)(he)陶瓷两种。SOP也叫SOL 和(he)(he)DFP。SOP封(feng)(feng)装标准(zhun)有mos管SOP8、SOP-16、SOP-20、SOP-28等等，SOP后面(mian)的(de)(de)数字表(biao)示(shi)引脚数。MOSFET的(de)(de)SOP封(feng)(feng)装多数采用sop8规格，业界往往把“P”省略，叫SOP（Small Out-Line ）。

mos管(guan)sop8采用(yong)塑料封装，没(mei)有散热(re)底板(ban)，散热(re)不良，一般(ban)用(yong)于小功率MOSFET。

mos管(guan)sop8是PHILIP公司首先(xian)开发(fa)的，以后逐渐派生出(chu)TSOP（薄(bo)小外(wai)形封装）、VSOP（甚小外(wai)形封装）、SSOP（缩小型SOP）、TSSOP（薄(bo)的缩小型SOP）等(deng)标(biao)准规格(ge)。

这些派生的(de)几种封装(zhuang)规格中，TSOP和(he)TSSOP常用于(yu)MOSFET封装(zhuang)。

mos管sop8封装的型号

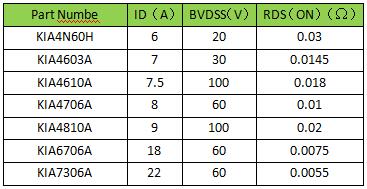

MOS管sop8 N-CHANNEL

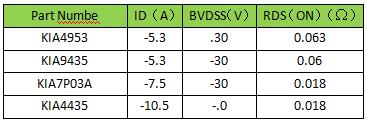

MOS管sop8 P-CHANNEL

MOS管(guan)封装

MOS管的(de)(de)(de)英文全称(cheng)叫(jiao)MOSFET(Metal Oxide Semiconductor Field Effect Transistor),即(ji)金(jin)属氧化物半导(dao)体(ti)型(xing)场效应管,属于场效应晶体(ti)管中(zhong)的(de)(de)(de)绝缘栅型(xing)。因此,MOS管有时被称(cheng)为场效应管。在一般电(dian)子电(dian)路(lu)(lu)中(zhong),MOS管通常被用于放(fang)大电(dian)路(lu)(lu)或(huo)开关电(dian)路(lu)(lu)。而在板(ban)卡(ka)上(shang)的(de)(de)(de)电(dian)源稳压电(dian)路(lu)(lu)中(zhong),MOSFET扮演(yan)的(de)(de)(de)角色主要(yao)是判断电(dian)位。

MOS管的作用是什么

MOS管(guan)(guan)对(dui)于整个供电(dian)系统而(er)言起(qi)着稳压的(de)(de)作用。目前板卡上所(suo)采用的(de)(de)MOS管(guan)(guan)并不(bu)是太多,一(yi)般有10个左右,主(zhu)要原因是大部分MOS管(guan)(guan)被(bei)整合到IC芯片(pian)中去了。由于MOS管(guan)(guan)主(zhu)要作用是为配件(jian)提供稳定的(de)(de)电(dian)压,所(suo)以它一(yi)般使用在CPU、GPU 和插槽等(deng)附近(jin)。MOS管(guan)(guan)一(yi)般是以上下两(liang)个组成一(yi)组的(de)(de)形式出现板卡上。

MOS管封装形式

MOSFET芯(xin)(xin)片(pian)在制作完成之后,需要给MOSFET芯(xin)(xin)片(pian)加上一个外壳,即MOS管(guan)(guan)封装(zhuang)。MOSFET芯(xin)(xin)片(pian)的(de)(de)(de)(de)外壳具有支(zhi)撑(cheng)、保(bao)护、冷却的(de)(de)(de)(de)作用,同时(shi)还为芯(xin)(xin)片(pian)提供电气连接(jie)和隔离,以便MOSFET器件与其它元件构成完整(zheng)的(de)(de)(de)(de)电路。按照安装(zhuang)在PCB 方(fang)式(shi)来区分,MOS管(guan)(guan)封装(zhuang)主要有两大类:插入式(shi)(Through Hole)和表面(mian)贴装(zhuang)式(shi)(Surface Mount)。插入式(shi)就(jiu)是MOSFET的(de)(de)(de)(de)管(guan)(guan)脚(jiao)穿(chuan)过PCB的(de)(de)(de)(de)安装(zhuang)孔焊(han)接(jie)在PCB 上。表面(mian)贴裝则是MOSFET的(de)(de)(de)(de)管(guan)(guan)脚(jiao)及散热法兰(lan)焊(han)接(jie)在PCB表面(mian)的(de)(de)(de)(de)焊(han)盘上。
