怎(zen)样选用场效应管

常(chang)用(yong)场(chang)(chang)效(xiao)应管主(zhu)要有结(jie)型场(chang)(chang)效(xiao)应管、耗尽型绝缘(yuan)栅(zha)场(chang)(chang)效(xiao)应管、加强型绝缘(yuan)栅(zha)场(chang)(chang)效(xiao)应管、双栅(zha)场(chang)(chang)效(xiao)应管、功率场(chang)(chang)效(xiao)应管等(deng)。

(1)结型(xing)场效(xiao)应管

结型场效应管因(yin)其具(ju)有(you)两(liang)个PN结(jie)(jie)(jie)而得名。结(jie)(jie)(jie)型(xing)(xing)场效(xiao)(xiao)应(ying)(ying)管(guan)正常工作(zuo)时，栅极应(ying)(ying)加(jia)负(fu)偏压(ya)（相对(dui)漏(lou)(lou)极而言(yan)）。关(guan)于(yu)N沟道(dao)结(jie)(jie)(jie)型(xing)(xing)场效(xiao)(xiao)应(ying)(ying)管(guan)，漏(lou)(lou)极加(jia)正电(dian)压(ya)，栅极加(jia)负(fu)电(dian)压(ya)。关(guan)于(yu)P沟道(dao)结(jie)(jie)(jie)型(xing)(xing)场效(xiao)(xiao)应(ying)(ying)管(guan)，漏(lou)(lou)极加(jia)负(fu)电(dian)压(ya)，栅极加(jia)正电(dian)压(ya)。

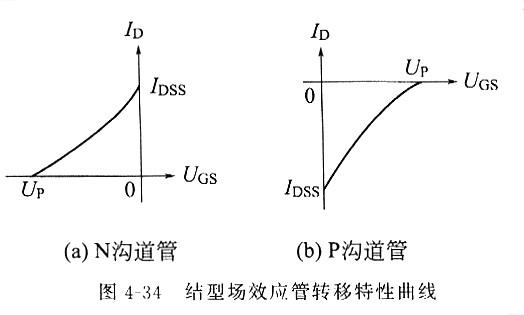

结型场效应管的性能特性是当栅极电压U_GS=O时管了导通，漏极电流I_D到达最大值。栅极电压的绝对值越大I_D越小，直至管子截止。如图4-34所示为结型场效应管的转移特性曲线（U_GS-I_D曲线）。

结型场效应管具有很高的输入阻抗，为10Ω一10⁹Ω。常(chang)用结型(xing)场效应(ying)管有3DJ系(xi)列，以及(ji)进口的2SJ系(xi)列和(he)2SK系(xi)列等。

(2)耗尽(jin)型绝缘栅场(chang)效应管

绝缘栅场效应管因栅极与沟道之间有—层二氧化硅绝缘层而得名，分为耗尽型绝缘栅场效应管和加强型绝缘栅场效应管两类。绝缘栅场效应管具有极高的输入阻抗，为10⁹一10¹⁵Ω。

耗尽型绝缘栅场效应管的性能特性是当栅极电压U_GS=0时管子有一定的漏极电流ID关于N沟道耗尽型绝缘栅场效应管，漏极加正电压，栅极电压从“o”逐步上升时漏极电流ID逐步增大，栅极电压从“o”逐步降落时漏极电流ID渐减小直至截止。关于P沟道耗尽型绝缘栅场效应管，漏极加负电压，栅极电压从“o”逐步卜降时漏极电流I_D，逐(zhu)步增(zeng)大，栅极(ji)电压(ya)从“o”逐(zhu)步上升时漏(lou)极(ji)电流ID逐(zhu)步减小直至(zhi)截(jie)止。

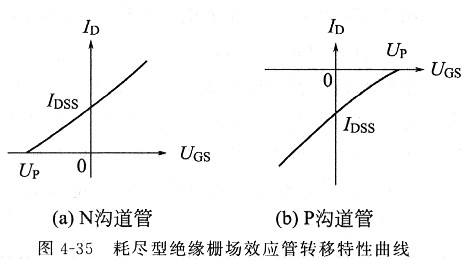

如图4-35所示为耗尽型绝缘栅场效应管的转移特性曲线（U_GS-I_D曲(qu)线）。常用耗尽型绝(jue)缘栅场效应管(guan)有3DO1)、3D02、3D04等。

(3)加强型绝(jue)缘栅(zha)场(chang)效应管(guan)

加(jia)强型绝(jue)缘栅场效(xiao)应(ying)管(guan)正常工作(zuo)时，栅极(ji)应(ying)加(jia)正偏压(ya)(ya)(ya)（即与漏极(ji)电压(ya)(ya)(ya)相(xiang)同(tong)）。关于N沟(gou)道加(jia)强型绝(jue)缘栅场效(xiao)应(ying)管(guan)，漏极(ji)和(he)栅极(ji)均加(jia)正电压(ya)(ya)(ya)。关于P沟(gou)道加(jia)强型绝(jue)缘栅场效(xiao)应(ying)管(guan)，漏极(ji)和(he)栅极(ji)均加(jia)负电压(ya)(ya)(ya)。

加强型绝缘栅场效应管的性能特性是当栅极电压U_GS＝0时管子截止。栅极电压的绝对值到达开启电压UT时开端有漏极电流ID，栅极电压的绝对值越人漏极电流I_D越大。

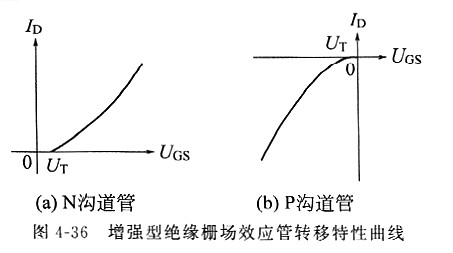

如图4 36所示为(wei)加(jia)强型绝缘栅场(chang)效应(ying)(ying)管的转移特性(xing)曲线（UGS -ID曲线）。常用的加(jia)强型绝缘栅场(chang)效应(ying)(ying)管有3CO1、3CO2、3CO3、3CO6、3DO3、3DO6等(deng)。

(4)双栅场效应管

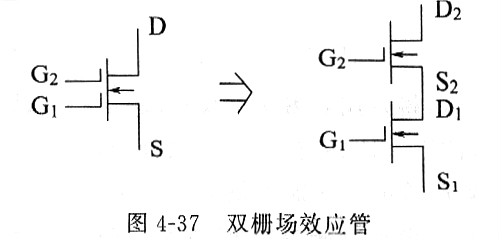

双栅(zha)场(chang)效应管的特性是具(ju)有(you)两(liang)(liang)个(ge)(ge)相互(hu)独立的栅(zha)极G1和G2，从构造上看相当于两(liang)(liang)个(ge)(ge)单栅(zha)场(chang)效应管的串联体，如图4-37所示(shi)。

双栅场效应(ying)管的输d1电(dian)流(liu)遭(zao)到两(liang)个栅极电(dian)压的控制。双栅场效应(ying)管的这种(zhong)特性使得其用作高频(pin)放大器(qi)(qi)、增(zeng)益(yi)控制放大器(qi)(qi)、混频(pin)器(qi)(qi)和解凋器(qi)(qi)时带来很(hen)大便当。

双栅(zha)场(chang)效应管(guan)(guan)也有(you)(you)结(jie)型(xing)和绝(jue)(jue)缘栅(zha)型(xing)、N沟(gou)道和P沟(gou)道之分(fen)。常用(yong)结(jie)型(xing)双栅(zha)场(chang)效应管(guan)(guan)有(you)(you)DJ系列(lie)，常用(yong)绝(jue)(jue)缘栅(zha)型(xing)双栅(zha)场(chang)效应管(guan)(guan)有(you)(you)4DO系列(lie)等。

(5)功率(lv)场效应管

功率场效应管也称为VMOS场效应管，因其金(jin)属栅(zha)(zha)极采用(yong)v形槽(cao)构造而得名，它也(ye)属于绝缘(yuan)栅(zha)(zha)场效(xiao)应管(guan)。

功(gong)(gong)率(lv)(lv)场效(xiao)应管是一种性(xing)能优秀的电(dian)压(ya)控制型功(gong)(gong)率(lv)(lv)开(kai)关器件，具(ju)有(you)输入阻抗高(gao)(gao)、驱(qu)动(dong)电(dian)流小(xiao)、电(dian)压(ya)增益高(gao)(gao)、耐压(ya)高(gao)(gao)、工作电(dian)流大、输出功(gong)(gong)率(lv)(lv)大、开(kai)关速度快、导通电(dian)阻小(xiao)、热稳定性(xing)好(hao)、过载(zai)才能强等(deng)特性(xing)，在功(gong)(gong)率(lv)(lv)放大器、开(kai)关电(dian)源(yuan)、逆变器、电(dian)动(dong)机控制和调速等(deng)场所应用普遍。
