安定器电路原理图

什么是安定器

安定(ding)(ding)器(qi)到底是(shi)一个(ge)(ge)什么(me)样的(de)(de)存在(zai)？很(hen)多人对氙气灯(deng)都(dou)有这样的(de)(de)大致概念：一条玻(bo)璃管，里面全(quan)是(shi)氙气，通过23000V高压(ya)击(ji)穿(chuan)氙气，使(shi)氙气在(zai)两个(ge)(ge)电(dian)极(ji)之(zhi)间形成电(dian)弧，发(fa)出强光。安定(ding)(ding)器(qi)就是(shi)负责将(jiang)车载12V电(dian)压(ya)转换成23000V高压(ya)的(de)(de)电(dian)子部件，它是(shi)驱动灯(deng)泡的(de)(de)核(he)心(xin)，也是(shi)保护整个(ge)(ge)系统的(de)(de)核(he)心(xin)，很(hen)显然(ran)，安定(ding)(ding)器(qi)质(zhi)量(liang)决定(ding)(ding)着氙气灯(deng)的(de)(de)质(zhi)量(liang)。

我(wo)们常用的(de)HID安定器有(you)三种：普通安定、快启安定器和解码安定器，以及一体化安定器。

普通安定器

主要功能就是将12V汽(qi)车电(dian)源(yuan)转换成万伏电(dian)源(yuan)，俗称变(bian)压器，镇流器，稳流器！

快启安定器

普(pu)通安(an)(an)定器(qi)启(qi)动时(shi)间大于(yu)3秒，为适(shi)应用车(che)需求，许多(duo)企业生产了快(kuai)启(qi)安(an)(an)定器(qi)可(ke)以(yi)达到(dao)1秒速(su)亮(liang)（其实用处并(bing)不大，因为实际开车(che)时(shi)用灯(deng)并(bing)不差那一秒两(liang)秒）。

解码安定器

有(you)部分车(che)(che)型(xing)（如(ru)大众(zhong)）原(yuan)车(che)(che)大灯(deng)(deng)线路经过行车(che)(che)电脑(nao)，而卤素灯(deng)(deng)工作原(yuan)理(li)跟氙气(qi)灯(deng)(deng)不同(tong)，使(shi)得行车(che)(che)电脑(nao)检测不到氙气(qi)灯(deng)(deng)，造(zao)成改装好的大灯(deng)(deng)不亮或者一闪(shan)一闪(shan)等问(wen)题。解(jie)码安(an)定器就是加装解(jie)码系统使(shi)汽车(che)(che)不再(zai)有(you)报(bao)警提示。

一体化安定器

与普通(tong)安定(ding)器最直观的不同，在于(yu)它是(shi)专车专用的，并(bing)且按(an)原(yuan)车灯(deng)座/防水后(hou)盖采用一(yi)体化设(she)计，安装后(hou)与原(yuan)车总成(cheng)连(lian)为一(yi)体，不需要外挂安定(ding)器，简单、安全、稳(wen)定(ding)。

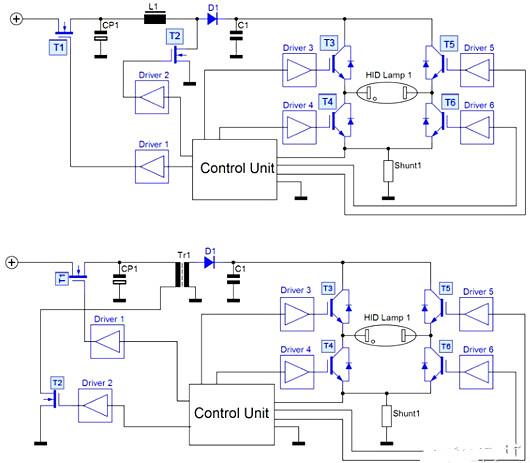

安定器电路原理图

安定器基本的(de)电器指标(biao)有：启动(dong)电压、工作(zuo)电压、典(dian)型电流(liu)、输出(chu)功率、冷启动(dong)电流(liu)、热启动(dong)电流(liu)、工作(zuo)效率、工作(zuo)温度(du)范围(wei)等；保护功能方面则要有超(chao)压保护、低压保护、空载(zai)保护、短路保护、反(fan)接保护、防(fang)水防(fang)振性能等等。这些技(ji)术指标(biao)一(yi)般(ban)都可以通过一(yi)些普通的(de)测(ce)试仪器测(ce)量(liang)出(chu)来，而(er)有些指标(biao)则是(shi)需(xu)要专门(men)的(de)仪器才能测(ce)试到的(de)。在这里我重点(dian)介绍几个典(dian)型的(de)数据：

第一、安定器冷启动时间

通过看(kan)输(shu)入电流可(ke)以(yi)(yi)简单(dan)地(di)判(pan)断灯(deng)的(de)(de)冷启动时间，而(er)更(geng)准(zhun)确的(de)(de)方法是(shi)测试HID灯(deng)的(de)(de)光通量：好的(de)(de)安定(ding)器(qi)可(ke)使HID灯(deng)在1秒(miao)内可(ke)以(yi)(yi)达到稳(wen)定(ding)光通亮的(de)(de)25%，4秒(miao)内可(ke)以(yi)(yi)达到稳(wen)定(ding)光通量的(de)(de)80%，而(er)低于这个标准(zhun)的(de)(de)都要谨慎选择(ze)；

第二、安定器热启动时间

在灯(deng)(deng)稳定(ding)工作(zuo)后熄灭15秒(miao)内(nei)(nei)，有(you)些(xie)(xie)安定(ding)器(qi)通(tong)电后灯(deng)(deng)泡可以在1秒(miao)内(nei)(nei)达到最高光(guang)通(tong)亮的(de)(de)(de)80%，几(ji)乎感(gan)觉不到延时(shi)(shi)，而(er)有(you)些(xie)(xie)安定(ding)器(qi)则需要3-5秒(miao)的(de)(de)(de)延时(shi)(shi)才可以使灯(deng)(deng)泡达到最高光(guang)通(tong)亮的(de)(de)(de)80%。当(dang)然延时(shi)(shi)少的(de)(de)(de)安定(ding)器(qi)品质(zhi)更好。当(dang)安定(ding)器(qi)和灯(deng)(deng)泡都处(chu)于正(zheng)常(chang)工作(zuo)状态下，你(ni)再(zai)做反复连(lian)续开(kai)关(guan)的(de)(de)(de)动(dong)作(zuo)，品质(zhi)好的(de)(de)(de)安定(ding)器(qi)一(yi)般工作(zuo)正(zheng)常(chang)，有(you)些(xie)(xie)安定(ding)器(qi)会(hui)出现(xian)(xian)点灯(deng)(deng)不正(zheng)常(chang)，灯(deng)(deng)泡会(hui)有(you)一(yi)颗(ke)亮一(yi)颗(ke)不亮的(de)(de)(de)现(xian)(xian)象，须(xu)切(qie)断电源再(zai)重(zhong)新开(kai)启，这对(dui)消(xiao)费者而(er)言是(shi)个很大的(de)(de)(de)安全(quan)隐患(huan)。请消(xiao)费者在购买(mai)时(shi)(shi)注意这一(yi)点；

第三、安定器的工作方式

目(mu)前安(an)定(ding)(ding)(ding)(ding)器的(de)(de)(de)(de)(de)工作方(fang)式分(fen)两种，分(fen)别是(shi)定(ding)(ding)(ding)(ding)电(dian)(dian)(dian)流和定(ding)(ding)(ding)(ding)功(gong)率，而(er)(er)后者才是(shi)可以(yi)(yi)提供HID长久(jiu)寿(shou)命的(de)(de)(de)(de)(de)正确设计(ji)，一个全新的(de)(de)(de)(de)(de)HID灯(deng)泡(pao)，电(dian)(dian)(dian)极之(zhi)间的(de)(de)(de)(de)(de)距离(li)为(wei)(wei)4.2mm,若要在两个电(dian)(dian)(dian)极之(zhi)间产生跳电(dian)(dian)(dian)电(dian)(dian)(dian)弧（学名为(wei)(wei)架弧），就(jiu)必须在电(dian)(dian)(dian)极两端加(jia)以(yi)(yi)23000V的(de)(de)(de)(de)(de)电(dian)(dian)(dian)压(ya)(ya)，（点(dian)灯(deng)之(zhi)后工作电(dian)(dian)(dian)压(ya)(ya)会(hui)降至(zhi)(zhi)70—100V），但(dan)随(sui)着点(dian)灯(deng)次数、时间的(de)(de)(de)(de)(de)增(zeng)加(jia)，两个电(dian)(dian)(dian)极之(zhi)间的(de)(de)(de)(de)(de)距离(li)也会(hui)愈来愈远，而(er)(er)要维持(chi)电(dian)(dian)(dian)弧跳电(dian)(dian)(dian)的(de)(de)(de)(de)(de)工作电(dian)(dian)(dian)压(ya)(ya)，也会(hui)由85V慢(man)(man)慢(man)(man)增(zeng)加(jia)至(zhi)(zhi)110V。定(ding)(ding)(ding)(ding)电(dian)(dian)(dian)流安(an)定(ding)(ding)(ding)(ding)器会(hui)持(chi)续供应(ying)一个稳定(ding)(ding)(ding)(ding)的(de)(de)(de)(de)(de)工作电(dian)(dian)(dian)流，但(dan)随(sui)着HID管压(ya)(ya)的(de)(de)(de)(de)(de)增(zeng)加(jia)，整(zheng)体(ti)输出(chu)功(gong)率（根据P=VI公式可知(zhi)）也会(hui)由额定(ding)(ding)(ding)(ding)的(de)(de)(de)(de)(de)35W慢(man)(man)慢(man)(man)提升至(zhi)(zhi)45W。额外(wai)的(de)(de)(de)(de)(de)功(gong)率会(hui)加(jia)速HID灯(deng)的(de)(de)(de)(de)(de)老化(hua)，降低寿(shou)命。轻则(ze)导致(zhi)灯(deng)泡(pao)固定(ding)(ding)(ding)(ding)座熔毁(hui)，重则(ze)会(hui)烧毁(hui)灯(deng)泡(pao)或(huo)是(shi)安(an)定(ding)(ding)(ding)(ding)器！而(er)(er)采用定(ding)(ding)(ding)(ding)功(gong)率输出(chu)的(de)(de)(de)(de)(de)安(an)定(ding)(ding)(ding)(ding)器则(ze)不会(hui)有这(zhei)种顾虑；

第四、输出功率的稳定度

HID灯(deng)泡的(de)特(te)点决定(ding)了它工作的(de)功(gong)(gong)率只能(neng)是(shi)35W，太高的(de)功(gong)(gong)率会加速HID灯(deng)的(de)老(lao)化，降低寿命。定(ding)电流(liu)的(de)安(an)(an)定(ding)器(qi)是(shi)无(wu)法保证输出(chu)功(gong)(gong)率的(de)稳(wen)(wen)定(ding)的(de)。而定(ding)功(gong)(gong)率的(de)安(an)(an)定(ding)器(qi)中，不同(tong)的(de)方(fang)案其功(gong)(gong)率的(de)稳(wen)(wen)定(ding)范(fan)围也有很大的(de)不同(tong)；模(mo)拟方(fang)案的(de)安(an)(an)定(ding)器(qi)功(gong)(gong)率误(wu)差(cha)大概在±3-6W；采(cai)用(yong)单片(pian)机方(fang)案的(de)安(an)(an)定(ding)器(qi)的(de)功(gong)(gong)率误(wu)差(cha)大概在±2-4W；而采(cai)用(yong)专(zhuan)用(yong)芯片(pian)或内(nei)置DSP内(nei)核MCU方(fang)案的(de)安(an)(an)定(ding)器(qi)，其输出(chu)功(gong)(gong)率的(de)误(wu)差(cha)可以做到±0.5W。能(neng)最(zui)大限(xian)度的(de)延(yan)长HID灯(deng)的(de)寿命，紧紧跟随HID管压的(de)变化，使HID灯(deng)不闪烁，不熄灭。

第五、安定器的工作寿命

安定器的(de)寿命(ming)除了设(she)计方面的(de)因素(su)外(wai)，和所用(yong)的(de)零件(jian)也是密切相关的(de)，最主要(yao)的(de)元器件(jian)有(you)

电(dian)(dian)容：电(dian)(dian)解电(dian)(dian)容要采用(yong)耐高温低漏电(dian)(dian)的(de)，且要有(you)5000小时(shi)以上的(de)使(shi)用(yong)寿命；点火电(dian)(dian)容则要求能连续承受很高的(de)冲(chong)击电(dian)(dian)压(ya)。

高(gao)(gao)压(ya)(ya)包(bao)：现(xian)在市(shi)场(chang)上(shang)的(de)高(gao)(gao)压(ya)(ya)包(bao)大致分为(wei)线(xian)绕(rao)的(de)和箔式的(de)两种。相(xiang)比较而言(yan)箔式的(de)高(gao)(gao)压(ya)(ya)包(bao)瞬间输出能(neng)量更(geng)足，绝缘性能(neng)也更(geng)好，自(zi)然寿命也更(geng)长(zhang)了。

放(fang)(fang)电管：放(fang)(fang)电管分(fen)为(wei)开关放(fang)(fang)电管和防雷放(fang)(fang)电管2种，开关放(fang)(fang)电管的(de)寿命是(shi)防雷放(fang)(fang)电管的(de)10倍以上，在产(chan)品使(shi)用(yong)的(de)初(chu)期可能看不出优劣，但(dan)在使(shi)用(yong)一段时(shi)间后自然(ran)就分(fen)出好坏来了。

下面我们分(fen)别(bie)给(ji)出(chu)(chu)一(yi)款(kuan)采(cai)用DSP内核MCU方(fang)案的安(an)定器(qi)、一(yi)款(kuan)单片机方(fang)案的安(an)定器(qi)和一(yi)款(kuan)模拟方(fang)案的安(an)定期冷(leng)启动(dong)时光通量的变(bian)化(hua)曲线(xian)图，可(ke)以很明(ming)显地区分(fen)出(chu)(chu)来(lai)：

总(zong)上所(suo)述，安定器在整(zheng)个(ge)HID照明系统(tong)中(zhong)，是(shi)一个(ge)最复杂、技(ji)术含量最高的(de)(de)器件。它的(de)(de)质量好坏直接决定整(zheng)个(ge)系统(tong)的(de)(de)性(xing)(xing)能(neng)。我们除(chu)了关(guan)注它能(neng)不(bu)能(neng)点亮(liang)灯(deng)以(yi)外，还(hai)应该更多(duo)的(de)(de)关(guan)注它对HID灯(deng)寿命(ming)(ming)延长(zhang)的(de)(de)保护，以(yi)及它自(zi)身的(de)(de)使用寿命(ming)(ming)问题。只有高稳定性(xing)(xing)、长(zhang)寿命(ming)(ming)的(de)(de)HID系统(tong)才能(neng)算得上是(shi)一款(kuan)性(xing)(xing)价比(bi)好的(de)(de)产品。

第六、保护功能

超压保(bao)护(hu)输入电(dian)压超过18V时，安定(ding)器自动停止(zhi)工作，保(bao)护(hu)安定(ding)器，避免损(sun)坏安定(ding)器和(he)HID 灯泡。

2.低压保护

当输入电压大于9V时，安定(ding)器(qi)能(neng)正常工(gong)作，低于8V时，安定(ding)器(qi)自动(dong)停止工(gong)作，避免损坏

3.空载保护

当安定(ding)器未接灯泡，处于空载状态时，安定(ding)器自(zi)动停止(zhi)工作(zuo)

4.短路保护

当安(an)定(ding)器意外短路时(shi)，安(an)定(ding)器自动停(ting)止(zhi)工作，避免(mian)损坏。

5.反接保护

在安装过程中，由于操作失误导(dao)致(zhi)输入电源(yuan)正(zheng)、负极(ji)接反时，安定器(qi)自(zi)动停(ting)止(zhi)工作，避免损坏。

6．防水性能
