输出(chu)的容忍功用

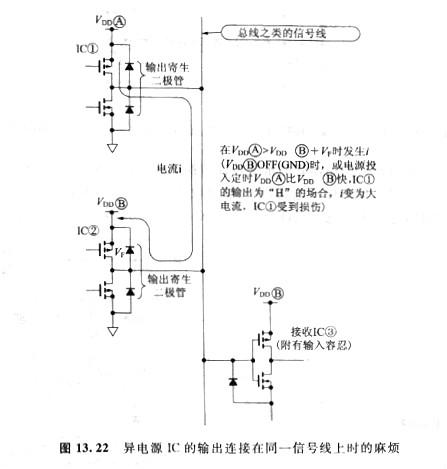

如图13. 22所示，在同一信号线上，①未运用时电源VDD连接处于OFF状态的IC的输出的场所；②异电源电平的输出信号接口到附有容忍功用的接纳IC的场合，在普通的CMOS IC中，会有大的正向电流从输出向VDD的寄生二极管流过，给IC②形成损伤。具有三态形式的总线接口IC也存在输出寄生二极管，所以难免也会遭到损伤。
关(guan)于(yu)这种状况，曾经有附加了(le)如图13.23所示的(de)特(te)别的(de)输(shu)出(chu)电路、具有输(shu)出(chu)容忍功(gong)用的(de)IC产(chan)品(pin)。曾经在74LCX、74VCX系(xi)列等CMOS规(gui)范逻(luo)辑中的(de)低电压型(xing)产(chan)品(pin)所采(cai)用，并在规(gui)格上(shang)保证了(le)这种输(shu)出(chu)容忍功(gong)用。
输入、输出都备有异电源(yuan)接口(kou)功(gong)用的IC的呈现，关(guan)于增大电子设备的低电压化设计的自在度具有很大奉献。
