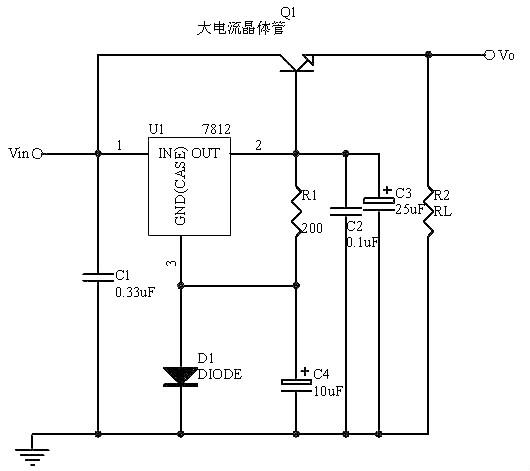

7812三端稳压器扩流(liu)电路图
最(zui)高输入(ru)电(dian)压不能(neng)超过35 V，最(zui)大(da)输出电(dian)流 1.5 A，最(zui)大(da)耗(hao)散功率约20 W，正常工作温度(du)0－70℃。
78XX/79XX系列三端(duan)稳压(ya)(ya)(ya)IC来组成(cheng)稳压(ya)(ya)(ya)电(dian)(dian)源所需的外围元件极少，电(dian)(dian)路内部还(hai)有(you)过流、过热及调整管的保(bao)护电(dian)(dian)路，使(shi)用起来可靠、方(fang)便(bian)，而且价(jia)格便(bian)宜(yi)。改系列集(ji)(ji)成(cheng)稳压(ya)(ya)(ya)IC型号中的78XX或79XX后面的数字代表该(gai)三端(duan)集(ji)(ji)成(cheng)稳压(ya)(ya)(ya)的输出电(dian)(dian)压(ya)(ya)(ya)，如7806表示输出电(dian)(dian)压(ya)(ya)(ya)为正6V，7909表示输出电(dian)(dian)压(ya)(ya)(ya)为负9V。
因(yin)为三端固定(ding)集成电路的使用方便，电子制作中经常采用。
最大输(shu)出电(dian)流1.5A，78XX系列输(shu)出电(dian)压(ya)分(fen)为(wei)为(wei)：5V、6V、8V、9V、10V、12V、15V、18V、24
| Part Number | VIN（V) | IOUT（mA） | VOUT（V) Max |
| KIA7805 | 30 | 1.5A | 5.2 |
| KIA78L05 | 30 | 100 | 5.2 |
| KIA78L05FS | 30 | 200 | 5.17 |
| KIA78L06 | 30 | 100 | 6.24 |
| KIA78L08 | 30 | 100 | 8.32 |
| KIA78L09 | 30 | 100 | 9.36 |
| KIA78L10 | 30 | 100 | 10.4 |
| KIA78L12 | 35 | 100 | 12.48 |
| KIA78L15 | 35 | 100 | 15.6 |
| KIA78L18 | 35 | 100 | 18.72 |
| KIA78L24 | 40 | 100 | 24.96 |
| KIA79L05 | -35 | 100 | -5.2 |
| KIA79L06 | -35 | 100 | -6.24 |
| KIA79L08 | -35 | 100 | -8.32 |
| KIA79L09 | -35 | 100 | -9.36 |
| KIA79L10 | -35 | 100 | -10.4 |
| KIA79L12 | -35 | -100 | -12.48 |
| KIA79L15 | -35 | -100 | -15.6 |
| KIA79L18 | -35 | 100 | -18.72 |
| KIA79L24 | -40 | 100 |
